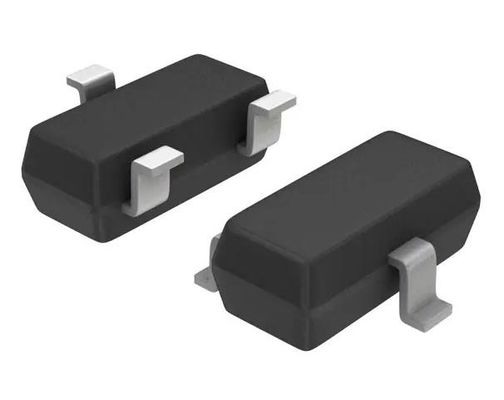

SZMMBZ27VCLT1G 38V Klammer 1A Ipp Tvs Diodenoberflächenhalter SOT-23-3 (TO-236)
Produktdetails:
| Herkunftsort: | Original |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | SZMMBZ27VCLT1G |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 3-5 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 1000 |
|
Detailinformationen |
|||
| Typ: | Zener | Kanäle in einer Richtung: | 2 |
|---|---|---|---|
| Spannung - Rückwärtsabstand (Typ): | 22 V | Spannung - Durchschlag (min): | 25.65V |
| Spannung - Festklemmen (maximal) @ von Ipp: | 38V | Strom - Spitzenimpuls (10/1000 µs): | 1A |
| Leistung - Spitzenpuls: | 40W | Anwendungen: | Automobilindustrie |
Produkt-Beschreibung
SZMMBZ27VCLT1G 38V Klammer 1A Ipp Tvs Diodenoberflächenhalter SOT-23-3 (TO-236)
SpezifikationenSZMMBZ27VCLT1G
| TYPE | Beschreibung |
| Kategorie | Schaltkreisschutz |
| Elektrische Spannungsdämpfer (TVS) | |
| TVS-Dioden | |
| Mfr | Ein- und zweimal |
| Reihe | Automobilindustrie, AEC-Q101 |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Produktstatus | Aktiv |
| Typ | Zener |
| Einbahnkanäle | 2 |
| Spannung - Umkehrstand (Typ) | 22 V |
| Spannung - Ausfall (Min) | 25.65V |
| Spannung - Klemmen (maximal) @ Ipp | 38 V |
| Strom - Spitzenimpuls (10/1000μs) | 1A |
| Leistung - Spitzenpuls | 40 W |
| Stromleitungsschutz | - Nein. |
| Anwendungen | Automobilindustrie |
| Kapazität @ Frequenz | - |
| Betriebstemperatur | -55 °C bis 150 °C (TJ) |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | Die Kommission hat die Kommission aufgefordert, die folgenden Maßnahmen zu treffen: |
| Lieferanten-Gerätepaket | SOT-23-3 (TO-236) |
| Basisproduktnummer | SZMMBZ27 |
Merkmale derSZMMBZ27VCLT1G
• Das SOT−23-Paket ermöglicht entweder zwei getrennte einseitige Konfigurationen oder eine einzige bidirektionale Konfiguration
• Standard-Zener-Ausfallspannungsbereich − 15 V, 27 V, 39 V
• Spitzenleistung − 40 W @ 1,0 ms (Bidirectional), je Wellenform in Abbildung 5
• ESD-Einstufung der Klasse 3B (mehr als 16 kV) pro Modell des menschlichen Körpers
• ESD-Einstufung nach IEC61000-4-2 Stufe 4, ±30 kV Kontaktentladung
• Niedriges Leck < 100 nA
• Entflammbarkeit: UL 94 V−O
• SZ-Präfix für Automobil- und andere Anwendungen, für die einzigartige Standort- und Steuerungsänderungsanforderungen erforderlich sind; AEC-Q101 qualifiziert und PPAP-fähig
• Dies sind Pb-freie Geräte
AnwendungenSZMMBZ27VCLT1G
Diese doppelten monolithischen Silizium-Zener-Dioden sind für Anwendungen mit schützender Leistung konzipiert und sind für den Einsatz in Spannungs- und ESD-empfindlichen Geräten wie Computern, Druckern,BetriebsmaschinenDie beiden Katoden haben eine gemeinsame Verbindung und schützen zwei getrennte Leitungen mit nur einem Paket.Diese Geräte eignen sich hervorragend für Situationen, in denen der Platz auf dem Brett knapp ist.
Umwelt- und Exportklassifizierungen vonSZMMBZ27VCLT1G
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 1 (unbegrenzt) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8541.10.0080 |
