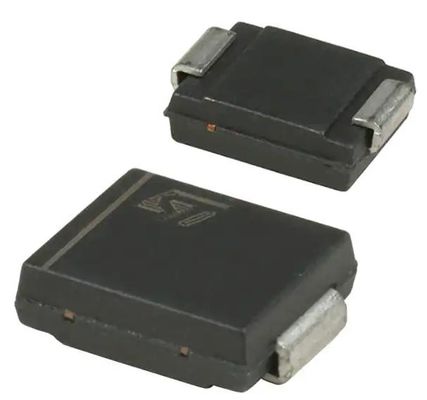

SM15T22AY 39.3V Klemme 254A (8/20μs) Ipp Tvs Diodenoberflächenhalter SMC
Produktdetails:
| Herkunftsort: | Original |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | Die in Absatz 1 genannten Angaben sind zu beachten. |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 3-5 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 1000 |
|
Detailinformationen |
|||
| Typ: | Zener | Kanäle in einer Richtung: | 1 |
|---|---|---|---|
| Spannung - Rückwärtsabstand (Typ): | 18.8V | Spannung - Durchschlag (min): | 20.9V |
| Spannung - Festklemmen (maximal) @ von Ipp: | 39.3V | Strom - Spitzenimpuls (10/1000 µs): | 254A (8/20μs) |
| Leistung - Spitzenpuls: | 1500 Watt (1,5 kW) | Energie-Leitungsschutz: | - Nein. |
| Anwendungen: | Automobilindustrie | Betriebstemperatur: | -40°C | 150°C (TJ) |
Produkt-Beschreibung
SM15T22AY 39.3V Klemme 254A (8/20μs) Ipp Tvs Diodenoberflächenhalter SMC
SpezifikationenDie in Absatz 1 genannten Angaben sind zu beachten.
| TYPE | Beschreibung |
| Kategorie | Schaltkreisschutz |
| Elektrische Spannungsdämpfer (TVS) | |
| TVS-Dioden | |
| Mfr | STMikroelektronik |
| Reihe | Automobilindustrie, AEC-Q101, SM15TY, TransilTM |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Produktstatus | Aktiv |
| Typ | Zener |
| Einbahnkanäle | 1 |
| Spannung - Umkehrstand (Typ) | 18.8V |
| Spannung - Ausfall (Min) | 20.9V |
| Spannung - Klemmen (maximal) @ Ipp | 39.3V |
| Strom - Spitzenimpuls (10/1000μs) | 254A (8/20μs) |
| Leistung - Spitzenpuls | 1500 Watt (1,5 kW) |
| Stromleitungsschutz | - Nein. |
| Anwendungen | Automobilindustrie |
| Kapazität @ Frequenz | - |
| Betriebstemperatur | -40 °C bis 150 °C (TJ) |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | DO-214AB, SMC |
| Lieferanten-Gerätepaket | SMC |
| Basisproduktnummer | Die Daten sind in der Tabelle 1 aufgeführt. |
Merkmale derDie in Absatz 1 genannten Angaben sind zu beachten.
• AEC-Q101-qualifiziert
• Spitzenimpulsleistung: 1500 W (10/1000 μs) und 10 kW (8/20 μs)
• Stand-off Spannungsbereich von 5,8 V bis 70 V
• Ein- und Bidirektionale Typen
• Niedriger Leckstrom: 0,2 μA bei 25 °C und 1 μA bei 85 °C
• Betriebszeit Tj max: 150 °C
• Hohe Leistungsfähigkeit bei Tj max.: bis zu 1250 W (10/1000 μs)
• Bleiveredelung: matte Zinnbeschichtung
AnwendungenDie in Absatz 1 genannten Angaben sind zu beachten.
Die SM15TY-Reihe ist so konzipiert, dass empfindliche Automobilkreisläufe gegen in ISO 7637-2 definierte Überspannungen und gegen elektrostatische Entladungen gemäß ISO 10605 geschützt werden.
Umwelt- und Exportklassifizierungen vonDie in Absatz 1 genannten Angaben sind zu beachten.
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 1 (unbegrenzt) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8541.10.0080 |
