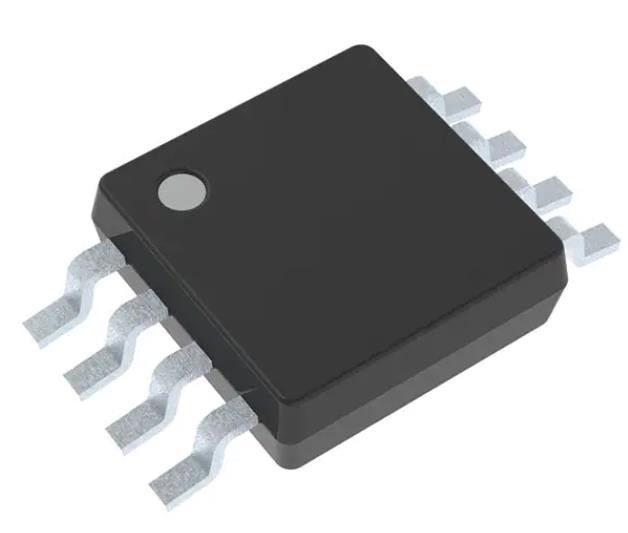

LSF0102DCUR Spannungsniveausumrechner Bidirektional 1 Schaltung 2 Kanal 8-VSSOP
Produktdetails:
| Herkunftsort: | Original |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | LSF0102DCUR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 3-5 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 1000 |
|
Detailinformationen |
|||
| Übersetzer Type: | Spannungspegel | Kanaltyp: | Zwei-Wege |
|---|---|---|---|
| Anzahl der Schaltungen: | 1 | Kanäle pro Stromkreis: | 2 |
| Spannung - VCCA: | 0 V ~ 5 V | Ausgabeart: | Offener Abfluss, Gegentakt |
| Betriebstemperatur: | -40°C ~ 125°C (TA) | Eigenschaften: | Selbst-Richtungs-Abfragung |
| Markieren: | LSF0102DCUR,LSF0102DCUR Spannungsniveausumwandler |
||
Produkt-Beschreibung
LSF0102DCUR Spannungsniveausumrechner Bidirektional 1 Schaltung 2 Kanal 8-VSSOP
SpezifikationenLSF0102DCUR
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Die Logik | |
| Übersetzer, Stufenwechsler | |
| Mfr | Texas Instruments |
| Reihe | - |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Produktstatus | Aktiv |
| Typ des Übersetzers | Spannungsstufe |
| Kanaltyp | Zwei-Wege |
| Anzahl der Schaltungen | 1 |
| Kanäle pro Schaltkreis | 2 |
| Spannung - VCCA | 0 V ~ 5 V |
| Spannung - VCCB | 0 V ~ 5 V |
| Eingangssignal | - |
| Ausgangssignal | - |
| Ausgabeart | Öffnen Sie den Abfluss, schieben-ziehen |
| Datenrate | - |
| Betriebstemperatur | -40 °C bis 125 °C (TA) |
| Eigenschaften | Automatische Fahrtempfindung |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | 8-VFSOP (0,091", 2,30 mm Breite) |
| Lieferanten-Gerätepaket | 8-VSSOP |
| Basisproduktnummer | LSF0102 |
Merkmale derLSF0102DCUR
• bietet eine bidirektionale Spannungsumwandlung ohne Richtungspin
• Unterstützt bis zu 100 MHz Aufwärts- und mehr als 100 MHz Abwärtsumwandlung bei ≤ 30 pF Kapazitätslast und bis zu 40 MHz Aufwärts- oder Abwärtsumwandlung bei 50 pF Kapazitätslast
• Ermöglicht eine bidirektionale Spannungsübertragung zwischen
- 0,95 V - 1,8/2,5/3,3/5 V
1,2 V 1,8/2,5/3,3/5 V
¥ 1,8 V ¥ 2,5/3,3/5 V
¥ 2,5 V ¥ 3,3/5 V
¥ 3,3 V ¥ 5 V
• Niedriger Standby-Strom
• 5-V-Toleranz I/O-Anschluss zur Unterstützung von TTL
• Niedrige RON-Werte sorgen für weniger Signalverzerrung
• Hochimpedanz-E/A-Pins für EN = Niedrig
• Durchfluss-Pinout für einfache PCB-Spurenvermittlung
• Verriegelungsleistung > 100 mA pro JESD 17
• Betriebstemperaturbereich von 40°C bis 125°C
AnwendungenLSF0102DCUR
• GPIO, MDIO, PMBus, SMBus, SDIO, UART, I2C und andere Schnittstellen in der Telekommunikationsinfrastruktur
• Unternehmenssysteme
• Kommunikationsgeräte
• Persönliche Elektronik
• Industrieanwendungen
Umwelt- und Exportklassifizierungen vonLSF0102DCUR
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 1 (unbegrenzt) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
