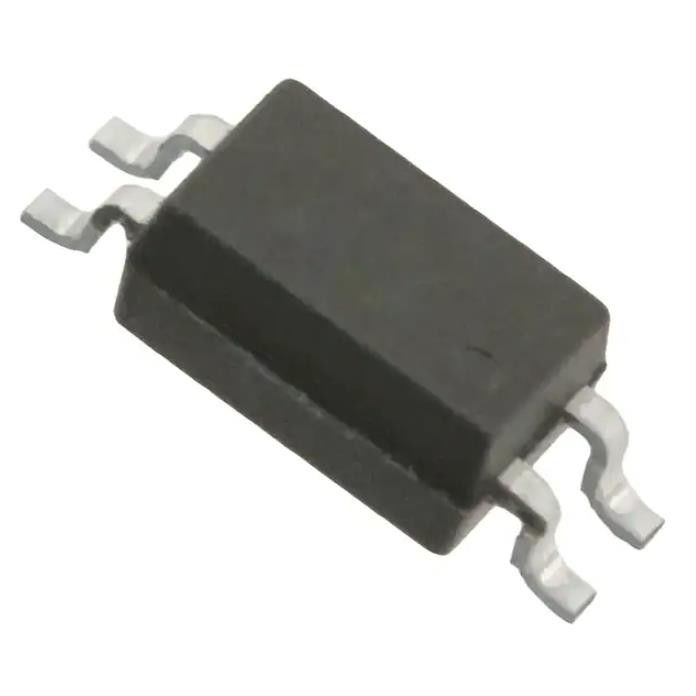

Transport 4so ACPL-217-56BE Temperaturfühler-Chip Optoisolator-IC 3.75kv
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | ACPL-217-56BE |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Produkt-Status: | Aktiv | Zahl von Kanälen: | 1 |
|---|---|---|---|
| Spannung - Isolierung: | 3750Vrms | Gegenwärtiger Übertragungsfaktor (Minute): | 130% @ 5mA |
| Gegenwärtiger Übertragungsfaktor (maximal): | 260% @ 5mA | Drehen Sie sich, auf/stellen Sie Zeit ab (Art): | 3µs, 3µs |
| Aufstieg/Abfallzeit (Art): | 2µs, 3µs | Eingegebene Art: | DC |
| Markieren: | ACPL-217-56BE,Temperaturfühler Chip Optoisolator,Lichtdämpfer IC 3.75kv |
||
Produkt-Beschreibung
IC Chip Optoisolator 3.75kv ACPL-217-56BE integrierter Schaltungen Transport 4so
Lichtdämpfer-Transistor gab 3750Vrms 1 Kanal 4-SO aus
Spezifikationen von ACPL-217-56BE
| ART | BESCHREIBUNG |
| Kategorie | Isolatoren |
| Lichtdämpfer | |
| Der Transistor, foto-voltaisch gab Lichtdämpfer aus | |
| Mfr | Broadcom begrenzt |
| Reihe | - |
| Paket | Band u. Spule (TR) |
| Schneiden Sie Band (CT) | |
| Digi-Reel® | |
| Produkt-Status | Aktiv |
| Zahl von Kanälen | 1 |
| Spannung - Isolierung | 3750Vrms |
| Gegenwärtiger Übertragungsfaktor (Minute) | 130% @ 5mA |
| Gegenwärtiger Übertragungsfaktor (maximal) | 260% @ 5mA |
| Drehen Sie sich, auf/stellen Sie Zeit ab (Art) | 3µs, 3µs |
| Aufstieg/Abfallzeit (Art) | 2µs, 3µs |
| Eingegebene Art | DC |
| Ertrag-Art | Transistor |
| Spannung - Ertrag (maximal) | 80V |
| Gegenwärtig - Ertrag/Kanal | 50mA |
| Spannung - Vorwärts (Vf) (Art) | 1.2V |
| Gegenwärtig - DC Vorwärts (wenn) (maximal) | 50 MA |
| Vce-Sättigung (maximal) | 400mV |
| Betriebstemperatur | -55°C | 110°C |
| Befestigung der Art | Oberflächenberg |
| Paket/Fall | 4-SOIC (0,173", 4.40mm Breite) |
| Lieferanten-Gerät-Paket | 4-SO |
| Niedrige Produkt-Zahl | ACPL-217 |
Eigenschaften von ACPL-217-56BE
• Gegenwärtiger Übertragungsfaktor (CTR): 50% (Minimum) an WENN = 5 MA, VCC = 5V
• Hohe Input/Output Isolierungsspannung (VISO): 3750VRMS
• Nichtgesätigte Antwortzeit (tr): 2 μs (typisch) bei VCC = 10V, IC = 2 MA, RL= 100Ω
• SO Paket
• CMR: 10 kV/μs (typisch)
• Sicherheit und Genehmigungen durch die zuständige Aufsichtsbehörde
– cUL
– IEC/EN/DIN EN 60747-5-2
• Verfügbare Wahlen
– CTR-Ränge 0, A, B, C und D
Anwendungen von ACPL-217-56BE
• Input-/Outputschnittstelle für programmierbare Prüfer, Computer
• Reihenfolgenprüfer
• Systemgeräte, Messgeräte
• Signalübertragung zwischen Stromkreisen von verschiedenen Potenzialen und Widerständen
Klima- u. Export-Klassifikationen von ACPL-217-56BE
| ATTRIBUT | BESCHREIBUNG |
| RoHS-Status | ROHS3 konform |
| Feuchtigkeits-Empfindlichkeits-Niveau (MSL) | 1 (unbegrenzt) |
| REICHWEITE Status | ERREICHEN Sie unberührtes |
| ECCN | EAR99 |
| HTSUS | 8541.49.8000 |
