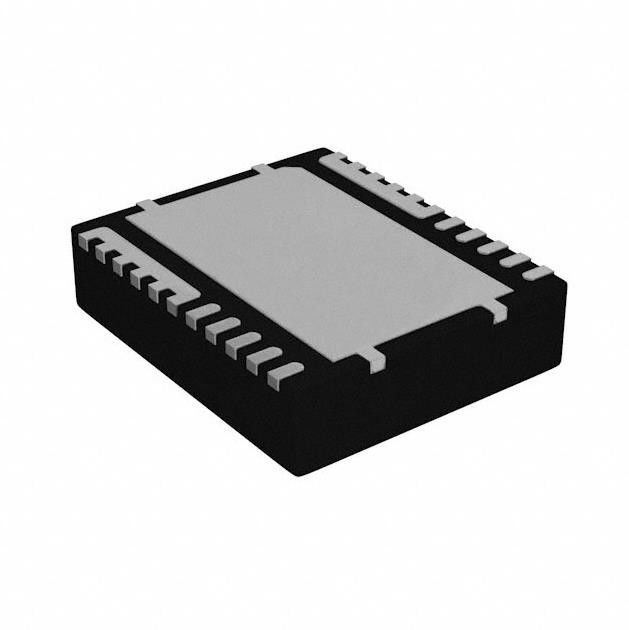

CSD95372BQ5M-HALBBRÜCKE-FAHRER IC 60A 12LSON
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | CSD95372BQ5M |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiable |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Schnittstelle: | PWM | Gegenwärtig - Ertrag/Kanal: | 60A |
|---|---|---|---|
| Gegenwärtig - Höchstleistung: | 90A | Spannung - Versorgung: | 4.5V | 5.5V |
| Spannung - Last: | 4.5V | 16V | Betriebstemperatur: | -55°C | 150°C (TJ) |
| Lastart: | Induktiv | Technologie-Energie: | MOSFET |
| Hervorheben: | CSD95372BQ5M,FAHRER IC der HALBBRÜCKE-60A,FAHRER DER HALBBRÜCKE-12LSON |
||
Produkt-Beschreibung
HALBBRÜCKE-FAHRER 60A 12LSON CSD95372BQ5M Temperature Sensor Chip IC
Halbbrücke-Fahrer-Synchronous Buck Converters Power MOSFET 12-LSON-CLIP (5x6)
Spezifikationen von CSD95372BQ5M
| ART | BESCHREIBUNG |
| Kategorie | Integrierte Schaltungen (IC) |
| Energie-Management (PMIC) | |
| Volle Halbbrücke-Fahrer | |
| Mfr | Texas Instruments |
| Reihe | NexFET™ |
| Paket | Band u. Spule (TR) |
| Schneiden Sie Band (CT) | |
| Produkt-Status | Aktiv |
| Ausgangskonfiguration | Halbbrücke |
| Anwendungen | Synchroner Buck Converters |
| Schnittstelle | PWM |
| Lastart | Induktiv |
| Technologie | Energie MOSFET |
| RDS auf (Art) | - |
| Gegenwärtig - Ertrag/Kanal | 60A |
| Gegenwärtig - Höchstleistung | 90A |
| Spannung - Versorgung | 4.5V | 5.5V |
| Spannung - Last | 4.5V | 16V |
| Betriebstemperatur | -55°C | 150°C (TJ) |
| Eigenschaften | Stiefelriemen-Stromkreis, Status-Flagge |
| Störungs-Schutz | Gegenwärtig, über Temperatur, Trieb-durch, Kurzschluss, UVLO begrenzend |
| Befestigung der Art | Oberflächenberg |
| Paket/Fall | 12-PowerLFDFN |
| Lieferanten-Gerät-Paket | 12-LSON-CLIP (5x6) |
| Niedrige Produkt-Zahl | CSD95372 |
Eigenschaften von CSD95372BQ5M
• 60 A ununterbrochene Betriebsstrom-Fähigkeit
• 93,4% System-Leistungsfähigkeit bei 30 A
• Leistungsabfall der geringen Energie von 2,8 W bei 30 A
• Hochfrequenzoperation (bis 1,25 MHZ)
• Dioden-Emulations-Modus mit FCCM
• Temperaturkompensierte bidirektionale gegenwärtige Richtung
• Analoger Temperatur-Ertrag (600 Millivolt bei 0°C)
• Störungs-Überwachung
– Hoch-seitiger Kurzschluss, Überstrom und Übertemperaturschutz
• 3,3 und 5-V PWM Signal kompatibel
• Tristate-PWM gab ein
• Integrierte Stiefelriemen-Diode
• Optimiertes Deadtime für Trieb durch Schutz
• SOHN 5 × mit hoher Dichte 6 Millimeter-Abdruck
• Ultra-niedriges Induktanz-Paket
• System optimierter PWB-Abdruck
• RoHS konform – bleifreier Terminalüberzug
• Halogen frei
• 93,4% System-Leistungsfähigkeit bei 30 A
• Leistungsabfall der geringen Energie von 2,8 W bei 30 A
• Hochfrequenzoperation (bis 1,25 MHZ)
• Dioden-Emulations-Modus mit FCCM
• Temperaturkompensierte bidirektionale gegenwärtige Richtung
• Analoger Temperatur-Ertrag (600 Millivolt bei 0°C)
• Störungs-Überwachung
– Hoch-seitiger Kurzschluss, Überstrom und Übertemperaturschutz
• 3,3 und 5-V PWM Signal kompatibel
• Tristate-PWM gab ein
• Integrierte Stiefelriemen-Diode
• Optimiertes Deadtime für Trieb durch Schutz
• SOHN 5 × mit hoher Dichte 6 Millimeter-Abdruck
• Ultra-niedriges Induktanz-Paket
• System optimierter PWB-Abdruck
• RoHS konform – bleifreier Terminalüberzug
• Halogen frei
Anwendungen von TCSD95372BQ5M
• Mehrphasen- synchroner Buck Converters
– Hochfrequenzanwendungen
– Hoch-gegenwärtig, Niedrig-Aufgaben-Zyklus-Anwendungen
• Konverter POLS DC-DC
• Gedächtnis und grafische Karten
• Desktop und Server VR11.x/VR12.x-V-Kern-und -gedächtnis-synchrone Konverter
Klima- u. Export-Klassifikationen von CSD95372BQ5M
| ATTRIBUT | BESCHREIBUNG |
| RoHS-Status | ROHS3 konform |
| Feuchtigkeits-Empfindlichkeits-Niveau (MSL) | 2 (1-jährig) |
| REICHWEITE Status | ERREICHEN Sie unberührtes |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
