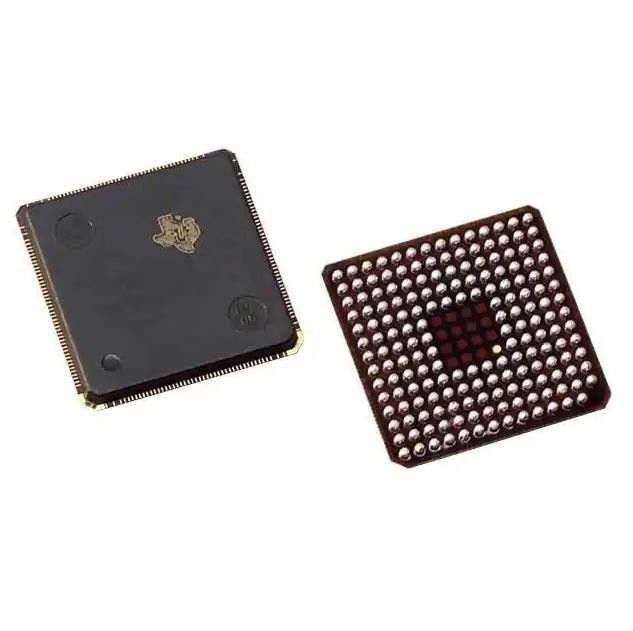

TMS320F2812ZHHA-Temperaturfühler-Chip 32BIT 256KB 179BGA IC MCU
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | TMS320F2812ZHHA |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Mfr: | Texas Instruments | Reihe: | Automobil, AEC-Q100, Fixpunkt C2000™ C28x |
|---|---|---|---|
| Paket: | Behälter | Produkt-Status: | Veraltet |
| Kern-Prozessor: | C28x | Speicherkapazität: | 32-Bit-einkerniges |
| Geschwindigkeit: | 150MHz | Zusammenhang: | CANbus, EBI/EMI, McBSP, SCI, SPI, UART/USART |
| Markieren: | TMS320F2812ZHHA,32BIT 256KB 179BGA IC MCU,MCU-Temperaturfühler-Chip |
||
Produkt-Beschreibung
TMS320F2812ZHHA-integrierte Schaltungen IC Mcu 32bit 256kb grelles 179bga
TMS320F2812ZHHA-Prüfer-integrierte Schaltungen IC Mcu 32bit 256kb grelles 179bga
C28x Automobil, AEC-Q100, C2000™ C28x einkerniger 150MHz 256KB (128K x 16) 32-BIT-BLITZ 179-BGA MicroStar (12x12) Fixpunkt-Mikroregler ICs
Spezifikationen von TMS320F2812ZHHA
| ART | BESCHREIBUNG |
| Kategorie | Integrierte Schaltungen (IC) |
| Eingebettet | |
| Mikroregler | |
| Mfr | Texas Instruments |
| Reihe | Automobil, AEC-Q100, Fixpunkt C2000™ C28x |
| Paket | Behälter |
| Produkt-Status | Veraltet |
| Kern-Prozessor | C28x |
| Speicherkapazität | 32-Bit-einkerniges |
| Geschwindigkeit | 150MHz |
| Zusammenhang | CANbus, EBI/EMI, McBSP, SCI, SPI, UART/USART |
| Peripherie | DMA, POR, PWM, WDT |
| Zahl von Input/Output | 56 |
| Programm-Speicherkapazität | 256KB (128K x 16) |
| Programm-Gedächtnis-Art | BLITZ |
| EEPROM-Größe | - |
| RAM Size | 18K x 16 |
| Spannung - Versorgung (Vcc/Vdd) | 1.81V | 2V |
| Umsetzer | A/D 16x12b |
| Oszillator-Art | Intern |
| Betriebstemperatur | -40°C | 85°C (TA) |
| Befestigung der Art | Oberflächenberg |
| Paket/Fall | 179-LFBGA |
| Lieferanten-Gerät-Paket | 179-BGA MicroStar (12x12) |
| Niedrige Produkt-Zahl | TMS320 |
Eigenschaften von TMS320F2812ZHHA
• Leistungsstarke statische CMOS-Technologie
- 150 MHZ (Zeit des Zyklus-6.67-ns)
- Niederleistungs (1.8-VCoreat135MHz,
Kern 1.9-V bei Entwurf Inputs/Output 150 MHZ, 3.3-V)
• JTAG-Grenzscan-Unterstützung
• Leistungsstarke 32-Bit-CPU (TMS320C28xTM)
-16x16and32x32MACOperations
-16x16DualMAC
- Harvard-Bus-Architektur
- Atomoperationen
- Schnelle Unterbrechungs-Antwort und Verarbeitung
- Vereinheitlichtes Gedächtnis-Programmierungsmodell
-4M Linear Program /Data Adreßreichweite
- Code-leistungsfähig (in C/C++ und in der Versammlung)
- TMS320F24x-/IF240xprozessor-Quellcode kompatibel
• Auf-Chip-Gedächtnis
- Grelle Geräte: Bis zu Blitz 16 128K x
(Vier 8K x 16 und sechs 16K 16 Sektoren) - ROM-Geräte: Bis zu 128K x 16 • ROM - 1Kx 16 OTP ROM
• L0 und L1: 2 Blöcke 4K 16 jeder Einzel-Zugang RAM (SARAM)
- H0: 1Block von 8K 16 SARAM
- M0 und M1: 2 Blöcke 1K 16 jede SARAM
• Stiefel ROM (4Kx x 16)
- Mit Software-Stiefel-Modi
- Standardmathe-Tabellen
• Externe Schnittstelle (2812)
- Über Gesamtgedächtnis 1Mx 16
- Programmierbare Wartezustände
- Programmierbares Lese-Schreibröhrenblitz-TIMING
- Drei Einzelperson Chip Selects
• Endianness: Wenig Endian
ANWENDUNGEN von TMS320F2812ZHHA
• Uhr und Systemsteuerung
- Dynamische PLL-Verhältnis-Änderungen stützten sich
- Auf-Chip-Oszillator
- Zeitüberwachungs-Modul
• Drei externe Unterbrechungen
• Zusatzblock der unterbrechungs-Expansions-(TORTE) der Unterstützungen 45 Zusatzunterbrechungen
• Drei 32-Bit-CPU-Timer
• Schlüssel/Verschluss der Sicherheits-128-Bit
- Schützt Flash/ROM/OTP und L0/L1 SARAM - verhindert Mikroprogrammaufstellungs-Rück-Technik
• Motorsteuerungs-Peripherie
- Zwei Ereignis-Manager (EVA, EVB)
- Kompatibel zu den Geräten 240xA
• Peripherie der seriellen Schnittstelle
- Serienzusatzschnittstelle (SPI)
- Zwei Serienkommunikationsschnittstellen (SCLs), Standard-UART
- Erhöhter Kontrolleur Area Network (eCAN)
- Abgedämpfte Mehrkanalserielle Schnittstelle (McBSP)
• 12-Bit ADC, 16 Kanäle
-2x8Channel Input-Mehrfachkoppler
- Probe-und-Griff zwei
- Einzelne/simultane Umwandlungen
- Schneller Umrechnungssatz: 80 ns/12.5 MSPS
• Bis 56 universelle Stifte Inputs/Output (GPIO) • Moderne Emulations-Eigenschaften
- Analyse-und Bruchstellen-Funktionen
- Realzeit prüfen über Hardware aus
• Entwicklungswerkzeuge schließen ein
- Compiler/Versammlungsteilnehmer/Verknüpfungsprogramm ANSI C/C++
- Code-Komponist Studio TM IDE
- DSP/BIOSTM
- JTAG-Scan-Prüfer (1)
• Niederleistungsmodi und Energie-Einsparungen
- UNTÄTIG, BEREITSCHAFTS, stützten sich HALT Modi
- Sperrungs-einzelne Zusatzuhren
Klima- u. Export-Klassifikationen von TMS320F2812ZHHA
| ATTRIBUT | BESCHREIBUNG |
| RoHS-Status | ROHS3 konform |
| Feuchtigkeits-Empfindlichkeits-Niveau (MSL) | 3 (168 Stunden) |
| REICHWEITE Status | ERREICHEN Sie unberührtes |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
