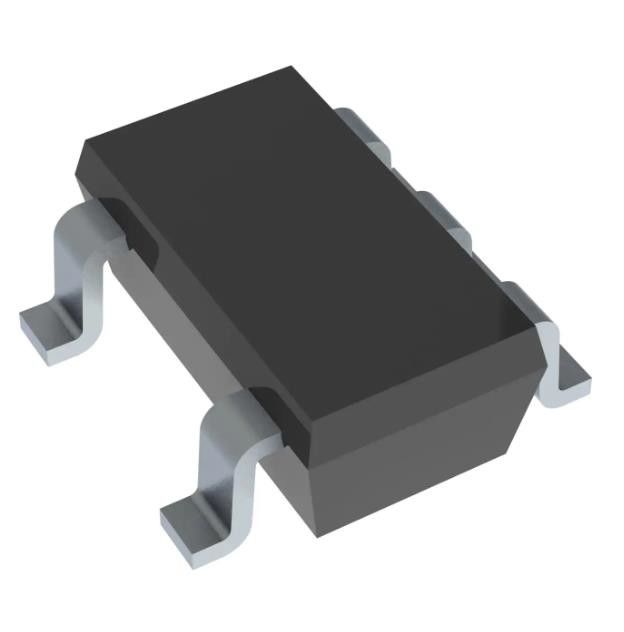

LM2735XQMF/NOPB Integrated Circuits IC Reg Multi Config ADJ 2.1A SOT23
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | LM2735XQMF/NOPB |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Produkt-Status: | Aktiv | Funktion: | Aufwärts, Aufwärts-/Abwärts |
|---|---|---|---|
| Ausgangskonfiguration: | Positiv | Topologie: | Boost, Rücklauf, SEPIC |
| Ertrag-Art: | justierbar | Zahl von Ertrag: | 1 |
| Spannung - eingegeben (Minute): | 2.7V | Spannung - eingegeben (maximal): | 5.5V |
| Markieren: | LM2735XQMF/NOPB,LM2735XQMF Integrierte Schaltkreise IC,Reg Multi Config ADJ 2.1A SOT23 |
||
Produkt-Beschreibung
LM2735XQMF/NOPB Integrated Circuits IC Reg Mult Config Adj 2.1a Sot23
Boost, Flyback, SEPIC Schaltregler IC Positiv Einstellbar 3V 1 Ausgang 2,1A (Schalter) SC-74A, SOT-753
Spezifikationen von LM2735XQMF/NOPB
| TYP | BESCHREIBUNG |
| Kategorie | Integrierte Schaltkreise (ICs) |
| Energiemanagement (PMIC) | |
| Spannungsregler – DC-DC-Schaltregler | |
| Hersteller | Texas Instruments |
| Serie | Automobil, AEC-Q100 |
| Paket | Tape & Reel (TR) |
| Schnittband (CT) | |
| Digi-Reel® | |
| Produktstatus | Aktiv |
| Funktion | Step-Up, Step-Up/Step-Down |
| Ausgabekonfiguration | Positiv |
| Topologie | Boost, Flyback, SEPIC |
| Ausgabetyp | Einstellbar |
| Anzahl der Ausgänge | 1 |
| Spannung – Eingang (Min.) | 2,7V |
| Spannung – Eingang (max.) | 5,5V |
| Spannung – Ausgang (Min./Fest) | 3V |
| Spannung – Ausgang (max.) | 24V |
| Aktueller Output | 2,1 A (Schalter) |
| Frequenz - Umschalten | 1,6 MHz |
| Synchrongleichrichter | NEIN |
| Betriebstemperatur | -40°C ~ 125°C (TJ) |
| Befestigungsart | Oberflächenmontage |
| Paket/Koffer | SC-74A, SOT-753 |
| Gerätepaket des Lieferanten | SOT-23-5 |
| Basisproduktnummer | LM2735 |
MerkmaleLM2735XQMF/NOPB
• AEC-Q100-qualifiziert für Automobilanwendungen:
– Gerätetemperaturklasse 1: –40 °C bis +125 °C Umgebungsbetriebsbereich
• Eingangsspannungsbereich: 2,7 V bis 5,5 V
• Ausgangsspannungsbereich: 3 V bis 24 V
• 2,1 A Schaltstrom über den gesamten Temperaturbereich
• Strommodussteuerung
• Logik-High-Aktivierungspin
• Extrem niedriger Standby-Strom von 80 nA beim Herunterfahren
• 170-mΩ-NMOS-Schalter
• 2 % Feedback-Spannungsgenauigkeit
• Benutzerfreundlichkeit, geringe Gesamtgröße der Lösung
– Interner Sanftanlauf
– Interne Vergütung
– Zwei Schaltfrequenzen
– 520 kHz (LM2735-Y)
– 1,6 MHz (LM2735-X)
– Verwendet kleine oberflächenmontierbare Induktivitäten und Chipkondensatoren
– Winzige SOT-23- und WSON-Pakete
• Erstellen Sie ein individuelles Design mit dem LM2735-Q1 mit dem WEBENCH® Power Designer
ANWENDUNGENvonLM2735XQMF/NOPB
• Automobil-Infotainment und Cluster
• Erweitertes Fahrerassistenzsystem (ADAS)
• Gateway
• Automotive-TFT-LCD-Bias
Umwelt- und Exportklassifizierungen vonLM2735XQMF/NOPB
| ATTRIBUT | BESCHREIBUNG |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeitsniveau (MSL) | 1 (Unbegrenzt) |
| REACH-Status | REACH Unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
