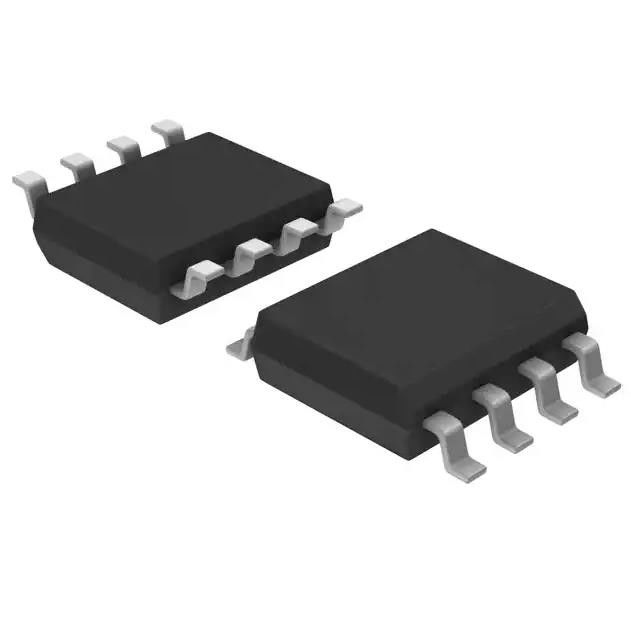

ACS725LLCTR-05AB-T Temperaturfühler Chip Current Sensor 5A 1 8-SOIC
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | Original |
| Zertifizierung: | Original |
| Modellnummer: | ACS725LLCTR-05AB-T |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Teilnummer: | ACS725LLCTR-05AB-T | Gegenwärtig - abfragend: | 5A |
|---|---|---|---|
| Zahl von Kanälen: | 1 | Empfindlichkeit: | 264mV/A |
| Frequenz: | DC | 120kHz | Linearitäten: | ±1.5% |
Produkt-Beschreibung
ACS725LLCTR-05AB-T Temperaturfühler Chip Current Sensor 5A 1 8-SOIC
Gegenwärtiger Kanal Hall Effect, differenziales bidirektionales 8-SOIC (0,154", 3.90mm Breite) des Sensor-5A 1
Die Anschlüsse des leitfähigen Weges werden elektrisch vom Sensor führt lokalisiert (Stifte 5 bis 8). Dieses erlaubt
ACS725 gegenwärtiger Sensor in den hoch-seitigen gegenwärtigen Richtungsanwendungen verwendet zu werden IC, ohne den Gebrauch der hoch-seitigen Differenzialverstärker
oder andere teure Isolierungstechniken.
Eigenschaften von ACS725LLCTR-05AB-T
• AEC-Q100 qualifizierte
• Differenzialer Hall, der Ausschussgleichtaktfelder abfragt
• 1,2 mΩ Primärleiterwiderstand für Leistungsabfall der geringen Energie und hohe Einschaltstromwiderstandsfähigkeit
• Integriertes Schild beseitigt praktisch kapazitive Kopplung vom gegenwärtigen Leiter, um zu sterben und groß unterdrückt Ertrag
Geräusche wegen hoher dv-/dtausgleichströme
• Industrie-führende Geräuschleistung mit erheblich verbesserter Bandbreite durch eigene Verstärker- und FilterEntwurfstechniken
• Hohe Bandbreite 120 kHz Analogergebnis für fasterre sponse Zeiten in den Steueranwendungen
• Filterstift erlaubt Benutzer, den Ertrag für verbesserte Entschließung an der niedrigeren Bandbreite zu filtern
• Patented lässt integrierter digitaler Temperaturausgleichsschaltkreis nahe Genauigkeit der Endlosschleife vorbei zu
Temperatur in einem offenen Regelkreis- Sensor
• Kleiner Abdruck, flaches Paket SOIC8 passend für Raum-begrenzte Anwendungen
• Filterstift vereinfacht die Bandbreite, die für bessere Entschließung bei niedrigeren Frequenzen begrenzt
Spezifikationen von ACS725LLCTR-05AB-T
|
Mfr
|
Allegromikrosysteme
|
|
Reihe
|
Automobil, AEC-Q100
|
|
Produkt
|
ACS725LLCTR-05AB-T
|
|
Für das Messen
|
AC/DC
|
|
Sensor-Art
|
Hall Effect, Differenzial
|
|
Gegenwärtig - abfragend
|
5A
|
|
Zahl von Kanälen
|
1
|
|
Ertrag
|
Ratiometric, Spannung
|
|
Empfindlichkeit
|
264mV/A
|
|
Frequenz
|
DC | 120kHz
|
|
Linearitäten
|
±1.5%
|
|
Genauigkeit
|
±0.9%
|
|
Spannung - Versorgung
|
3V | 3.6V
|
|
Antwortzeit
|
4µs
|
|
Gegenwärtig - Versorgung (maximal)
|
14mA
|
|
Betriebstemperatur
|
-40°C | 150°C (TA)
|
|
Polarisation
|
Bidirektional
|
|
Befestigung der Art
|
Oberflächenberg
|
|
Paket/Fall
|
8-SOIC (0,154", 3.90mm Breite)
|
|
Niedrige Produkt-Zahl
|
ACS725
|
Strecke (̊ −10
Klima- u. Export-Klassifikationen
mit avck-
| ATTRIBUT | BESCHREIBUNG |
|---|---|
| RoHS-Status | ROHS3 konform |
| Feuchtigkeits-Empfindlichkeits-Niveau (MSL) | 3 (168 Stunden) |
| REICHWEITE Status | ERREICHEN Sie unberührtes |
ANWENDUNGEN von ACS725LLCTR-05AB-T
