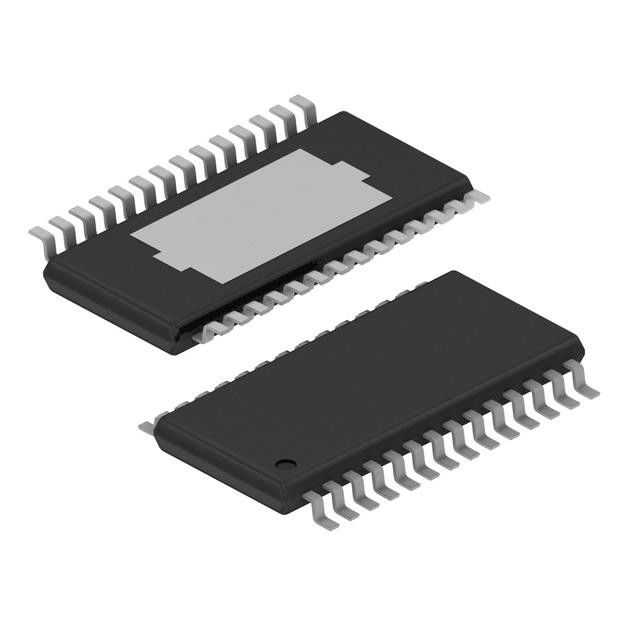

TPS4H160BQPWPRQ1 Netzschalter-/Fahrer1:1 N-Kanal 2.5A 28-HTSSOP
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | Original |
| Zertifizierung: | Original |
| Modellnummer: | TPS4H160BQPWPRQ1 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | USD |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Teilnummer: | TPS4H160BQPWPRQ1 | Zahl von Ertrag: | 4 |
|---|---|---|---|
| Verhältnis - eingegeben: Ertrag: | 1:1 | Schnittstelle: | AN/AUS |
| Spannung - Last: | 3,4 V ~ 40 V | Gegenwärtig - Ertrag (maximal): | 2.5A |
| RDS auf (Art): | 165mOhm | Lieferanten-Gerät-Paket: | 28-HTSSOP |
Produkt-Beschreibung
Temperaturfühler-Chip TTLs SOT-23-6 Schiene-zu-Schiene TLV3501AIDBVT IC CMOS
Das Gerät TPS4H160-Q1 ist völlig geschützter quadchannel intelligenter hoch-seitiger Schalter mit vier integriert
160-mΩ NMOS Energie FETs. Volle Diagnosen und gegenwärtige Richtung der Hochgenauigkeit ermöglichen intelligenter Steuerung der Last.
Eine externe justierbare Strombegrenzung verbessert die Zuverlässigkeit des ganzen Systems, indem sie den Zustrom- oder Überlastungsstrom begrenzt.
Eigenschaften von TPS4H160BQPWPRQ1
• Qualifiziert für Automobilanwendungen
• AEC-Q100 qualifizierte mit den folgenden Ergebnissen:
– Gerät-Temperatur-Grad 1: – 40°C asd 125°C zur Umgebungstemperatur-Strecke
– Geheimhaltungsgrad H3A Gerät HBMs ESD
– Geheimhaltungsgrad C4B des Gerät-CDM ESD
• Funktionssicherheit fähig
– Dokumentation verfügbar Funktionssicherheitssystementwurf unterstützen
• Viererkabel-Kanal 160 mΩ intelligenter Hoch-seitiger Schalter mit vollen Diagnosen
– Version A: Offen-Abfluss-Digitalergebnis
– Version B: Gegenwärtig-Richtungs-Analogergebnis
• Breite Funktionierenspannung 3,4 V bis 40 V
• Ultralow Bereitschaftsstrom, < 500="" nA="">
• Hoch-Genauigkeits-gegenwärtige Richtung: ±15% unter >25-mA Last
• Justierbare Strombegrenzung mit externem Widerstand, ±15% unter Last >500 MA
• Schutz
– Schutz Kurz-zu-Boden durch Strombegrenzung (intern oder extern)
– Thermische Abschaltung mit Klinke weg weg der Wahl und vom thermischen Schwingen
– Induktive Belastungs-negative Spannungsklemme mit optimierter Anstiegsgeschwindigkeit
Spezifikationen von TPS4H160BQPWPRQ1
|
Mfr
|
Texas Instruments
|
|
Reihe
|
Automobil, AEC-Q100
|
|
Produkt
|
TPS4H160BQPWPRQ1
|
|
Schalter-Art
|
Universeller Zweck
|
|
Zahl von Ertrag
|
4
|
|
Verhältnis - eingegeben: Ertrag
|
1:1
|
|
Ausgangskonfiguration
|
Hohe Seite
|
|
Ertrag-Art
|
N-Kanal
|
|
Schnittstelle
|
AN/AUS
|
|
Spannung - Last
|
3.4V | 40V
|
|
Spannung - Versorgung (Vcc/Vdd)
|
Nicht erforderlich
|
|
Gegenwärtig - Ertrag (maximal)
|
2.5A
|
|
RDS auf (Art)
|
165mOhm
|
|
Eingegebene Art
|
Nicht-Umwandlung
|
|
Eigenschaften
|
Status-Flagge
|
|
Störungs-Schutz
|
Gegenwärtige Begrenzung (geregelt), über Temperatur
|
|
Betriebstemperatur
|
-40°C | 125°C (TA)
|
|
Befestigung der Art
|
Oberflächenberg
|
|
Lieferanten-Gerät-Paket
|
28-HTSSOP
|
|
Paket/Fall
|
28-PowerTSSOP (0,173", 4.40mm Breite)
|
|
Niedrige Produkt-Zahl
|
TPS4H160
|
Anwendungen von TPS4H160BQPWPRQ1
• Mehrkanal-LED-Fahrer, Birnen-Fahrer
• Hoch-seitige Mehrkanalschalter für Abschnitte
• Hoch-seitiges Mehrkanalrelais, Solenoid-Fahrer
• Digitalergebnis-Fahrer PLC
Klima- u. Export-Klassifikationen
| ATTRIBUT | BESCHREIBUNG |
|---|---|
| RoHS-Status | ROHS3 konform |
| Feuchtigkeits-Empfindlichkeits-Niveau (MSL) | 3 (168 Stunden) |
| REICHWEITE Status | ERREICHEN Sie unberührtes |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
