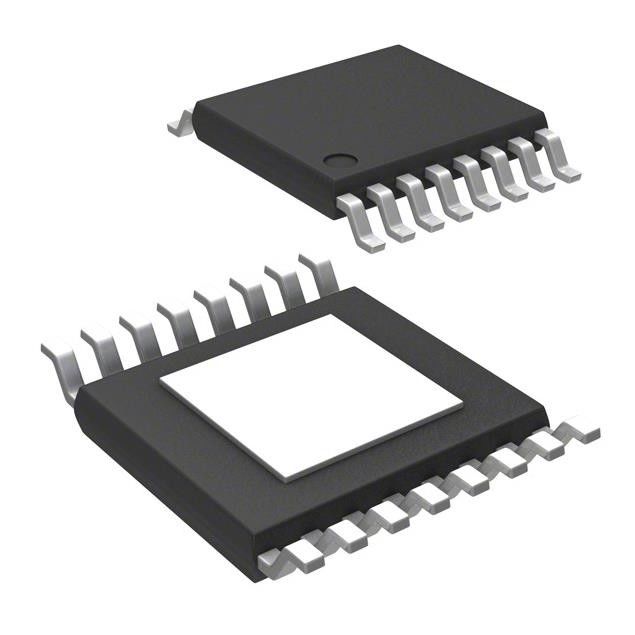

• TPS2HB16BQPWPRQ1 Temperatursensor-Chip-Netzschalter/Treiber 1:1 60A 16-HTSSOP
TPS2HB16BQPWPRQ1 Temperatursensor-Chip-Netzschalter/Treiber 1:1 60A 16-HTSSOP

TPS2HB16BQPWPRQ1 Temperatursensor-Chip-Netzschalter/Treiber 1:1 60A 16-HTSSOP

Produktdetails:

Herkunftsort: ursprünglich
Markenname: Original
Zertifizierung: Original
Modellnummer: TPS2HB16BQPWPRQ1

Zahlung und Versand AGB:

Min Bestellmenge: 1
Preis: USD
Verpackung Informationen: Kartonkasten
Lieferzeit: Tage 1-3working
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 100.000
Bestpreis Kontakt

Detailinformationen

Teilnummer: TPS2HB16BQPWPRQ1 Zahl von Ertrag: 2
Verhältnis - eingegeben: Ertrag: 1:1 Schnittstelle: AN/AUS
Spannung - Last: 3V | 28V Gegenwärtig - Ertrag (maximal): 60A
RDS auf (Art): 16mOhm Betriebstemperatur: -40°C | 125°C

Produkt-Beschreibung

TLV3501AIDBVT IC CMOS Rail-to-Rail TTL SOT-23-6 Temperatursensorchip



Der TPS2HB16-Q1 bietet außerdem eine hochpräzise analoge Strommessung, die eine verbesserte Last ermöglicht
Diagnostik.Durch die Meldung von Laststrom und Gerätetemperatur an eine System-MCU wird das Gerät aktiviert
vorausschauende Wartung und Lastdiagnose, die die Systemlebensdauer verbessern.Der TPS2HB16-Q1 ist in einem HTSSOP erhältlich
Gehäuse, das eine geringere Leiterplattenfläche ermöglicht.



MerkmaleTPS2HB16BQPWPRQ1



• Qualifiziert für Automobilanwendungen
• AEC-Q100-qualifiziert mit den folgenden Ergebnissen:
– Gerätetemperaturklasse 1: TA = –40 °C bis 125 °C Umgebungsbetriebstemperaturbereich
– Gerät HBM ESD-Klassifizierungsstufe 2
– Geräte-CDM-ESD-Klassifizierungsstufe C4B
– Widersteht 40-V-Lastabwurf
• Zweikanaliger intelligenter High-Side-Schalter mit 16 mΩ RON (TJ = 25 °C)
• Verbessern Sie die Zuverlässigkeit auf Systemebene durch einstellbare Strombegrenzung
– Strombegrenzung einstellbar von 4,1 A bis 48,5 A und intern auf 60 A festgelegt
• Robuster integrierter Ausgangsschutz:
– Integrierter Thermoschutz
– Schutz gegen Kurzschluss nach Masse/Batterie
– Schutz vor Verpolungsereignissen einschließlich automatischer Einschaltung bei Verpolung
– Automatische Abschaltung bei Batterie-/Masseverlust
– Integrierte Ausgangsklemme zur Entmagnetisierung induktiver Lasten
– Konfigurierbare Fehlerbehandlung
• Der analoge Sensorausgang kann zur genauen Messung von Folgendem konfiguriert werden:
– Laststrom
– Gerätetemperatur
• Bietet Fehleranzeige über den SNS-Pin
– Erkennung von offener Last und Kurzschluss zur Batterie



Spezifikationen vonTPS2HB16BQPWPRQ1



Produkt
TPS2HB16BQPWPRQ1
Schaltertyp
Allgemeiner Zweck
Anzahl der Ausgänge
2
Verhältnis - Eingabe:Ausgabe
1:1
Ausgabekonfiguration
Hohe Seite
Ausgabetyp
N-Kanal
Schnittstelle
An aus
Spannung – Last
3V ~ 28V
Spannung – Versorgung (Vcc/Vdd)
Nicht benötigt
Strom - Ausgang (Max)
60A
Rds On (Typ)
16mOhm
Eingabetyp
-
Merkmale
-
Fehlerschutz
Strombegrenzung (einstellbar), Übertemperatur
Betriebstemperatur
-40°C ~ 125°C (TA)
Befestigungsart
Oberflächenmontage
Gerätepaket des Lieferanten
16-HTSSOP
Paket/Koffer
16-PowerTSSOP (0,173", 4,40 mm Breite)
Basisproduktnummer
TPS2HB16



Anwendungen vonTPS2HB16BQPWPRQ1



• Kfz-Anzeigemodul
• ADAS-Module
• Sitzkomfortmodul
• Getriebesteuergerät
• HVAC-Steuermodul
• Karosseriesteuermodule
• LED-Beleuchtung
• 2x27W Glühbirnen



Umwelt- und Exportklassifizierungen



ATTRIBUT BESCHREIBUNG
RoHS-Status ROHS3-konform
Feuchtigkeitsempfindlichkeitsniveau (MSL) 3 (168 Stunden)
REACH-Status REACH betroffen
ECCN EAR99
HTSUS 8542.39.0001



 TPS2HB16BQPWPRQ1 Temperatursensor-Chip-Netzschalter/Treiber 1:1 60A 16-HTSSOP 0
