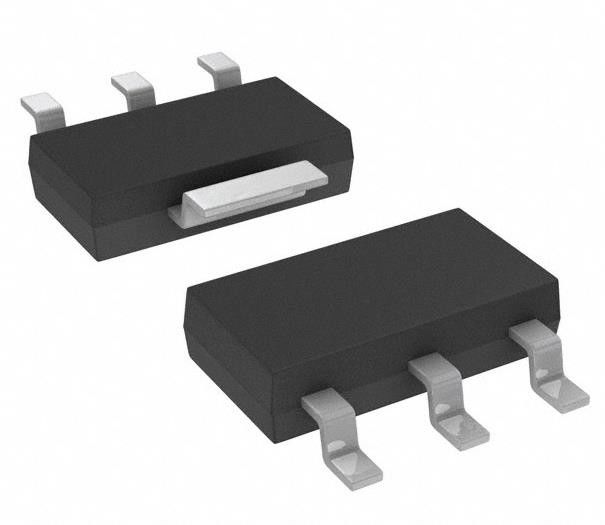

TDA3663/N1,135 Linearspannungsregler IC Positiv fest 1 Ausgang 100mA SC-73
Produktdetails:
| Herkunftsort: | Original |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | TDA3663/N1,135 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 1-3 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100,000 |
|
Detailinformationen |
|||
| Ausgabekonfiguration: | Positiv | Ausgabeart: | Festgestellt |
|---|---|---|---|
| Zahl der Regulierungsbehörden: | 1 | Spannung - Eingang (maximal): | 45 V |
| Spannung - Ausgang (Min/Fest): | 3.3V | Spannungsausfall (maximal): | 0.3V @ 50mA |
| Strom - Ausgang: | 100 mA | Strom - Stillstand (Iq): | µA 30 |
Produkt-Beschreibung
TCLT1002 Optoisolator Transistor Ausgang 5000Vrms 1 Kanal 4-SOP
Spezifikationen TDA3663/N1,135
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Strommanagement (PMIC) | |
| Spannungsregler - linear | |
| Mfr | N-X-P USA Inc. |
| Reihe | - |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Ausgabekonfiguration | Positiv |
| Ausgabeart | Festgestellt |
| Zahl der Regulierungsbehörden | 1 |
| Spannung - Eingang (maximal) | 45 V |
| Spannung - Ausgang (Min/Fest) | 3.3V |
| Spannung - Ausgang (maximal) | - |
| Spannungsausfall (maximal) | 0.3V @ 50mA |
| Strom - Ausgang | 100 mA |
| Strom - Stillstand (Iq) | 30 μA |
| Strom - Versorgung (maximal) | 2.5 mA |
| PSRR | 60 dB (120 Hz) |
| Steuerungsmerkmale | - |
| Schutzmerkmale | Übertemperatur, umgekehrte Polarität, Kurzschluss, Übergangsspannung |
| Betriebstemperatur | -40 °C bis 125 °C |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | Die in Absatz 1 Buchstabe a genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 182/2011 aufgeführt. |
| Lieferanten-Gerätepaket | SC-73 |
| Basisproduktnummer | TDA366 |
Merkmale der TDA3663/N1,135
■ Feststehender 3,3 V, 100 mA Regler
■ Versorgungsspannungsbereich bis 45 V
■ Sehr geringer Ruhezustand von 15 μA (typischer Wert)
■ Sehr niedrige Ausfallspannung
■ hohe Abstoßung durch Wellen
■ Schutzmaßnahmen:
◆ Umkehrpolaritätssicherung (bis zu -25 V ohne hohen Umkehrstrom)
◆ Negativer Transient von 50 V (RS = 10 Ω, t < 100 ms)
◆ In der Lage, Spannungen von bis zu 18 V bei der Ausgabe zu widerstehen (Versorgungsleitung kann kurzschaltbar sein)
◆ ESD-Schutz an allen Pins
◆ Gleichstrom-Kurzschlusssicherheit an der Erde und VP der Reglerleistung
◆ Temperaturschutz (bei Tj > 150 °C)
Anwendungen TDA3663/N1,135
Der TDA3663 ist ein fester 3,3 V Spannungsregler mit einer sehr niedrigen Ausfallspannung und Ruhezustand, der über einen breiten Versorgungsspannungsbereich arbeitet.
Umwelt- und Exportklassifizierungen vonTDA3663/N1,135
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 1 (unbegrenzt) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
