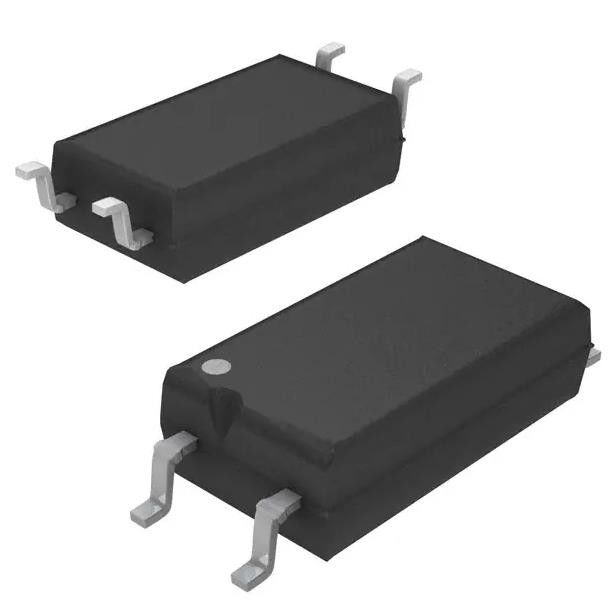

TCLT1002 Optoisolator Transistor Ausgang 5000Vrms 1 Kanal 4-SOP
Produktdetails:
| Herkunftsort: | Original |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | TCLT1002 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 1-3 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100,000 |
|
Detailinformationen |
|||
| Anzahl der Kanäle: | 1 | Spannung - Isolierung: | 5000Vrms |
|---|---|---|---|
| Gegenwärtiger Übertragungsfaktor (Minute): | 63% @ 10mA | Gegenwärtiger Übertragungsfaktor (maximal): | 125% @ 10mA |
| Drehen Sie sich, auf/stellen Sie Zeit ab (Art): | 6µs, 5µs | Anstieg / Fallzeit (Typ): | 3 μs, 4,7 μs |
| Ausgabeart: | Transistor | Spannung - Ausgang (maximal): | 70 V |
Produkt-Beschreibung
TCLT1002 Optoisolator Transistor Ausgang 5000Vrms 1 Kanal 4-SOP
Spezifikationen TCLT1002
| TYPE | Beschreibung |
| Kategorie | Isolatoren |
| mit einer Breite von nicht mehr als 15 mm | |
| Transistoren, Photovoltaik-Ausgangsoptoisolatoren | |
| Mfr | Vishay Halbleiter Opto-Abteilung |
| Reihe | - |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Anzahl der Kanäle | 1 |
| Spannung - Isolierung | 5000 Vrms |
| Stromübertragungsquote (Min) | 63% @ 10mA |
| Stromübertragungsquote (maximal) | 125% @ 10mA |
| Zeit einschalten / ausschalten (Typ) | 6 μs, 5 μs |
| Anstieg / Abstieg (Typ) | 3 μs, 4,7 μs |
| Eingabetyp | DC |
| Ausgabeart | Transistoren |
| Spannung - Ausgang (maximal) | 70 V |
| Strom - Ausgang / Kanal | 50 mA |
| Spannung - Vorwärts (Vf) (Typ) | 1.25V |
| Strom - Gleichspannung nach vorne (Wenn) (maximal) | 60 mA |
| Vce Sättigung (maximal) | 300 mV |
| Betriebstemperatur | -55 °C ~ 100 °C |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | 4-SMD, Gull Wing |
| Lieferanten-Gerätepaket | 4-SOP |
| Basisproduktnummer | TCLT1002 |
Merkmale der TCLT1002
• SMD Low-Profile 4-Blei-Paket
• Kraft = 1050 V
• Flexibilität der CTR (siehe Auftragsinformationen)
• Spezielle Bauarbeiten
• Sehr geringe Kupplungskapazität
• Gleichstrom-Eingang mit Transistor-Ausgang
• Entfernung zum Kriechen > 8 mm
Anwendungen TCLT1002
• Stromversorgung im Wechselmodus
• Computerschnittstelle für Peripheriegeräte
• Mikroprozessor-Systemoberfläche
Umwelt- und Exportklassifizierungen vonTCLT1002
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 1 (unbegrenzt) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8541.49.8000 |
