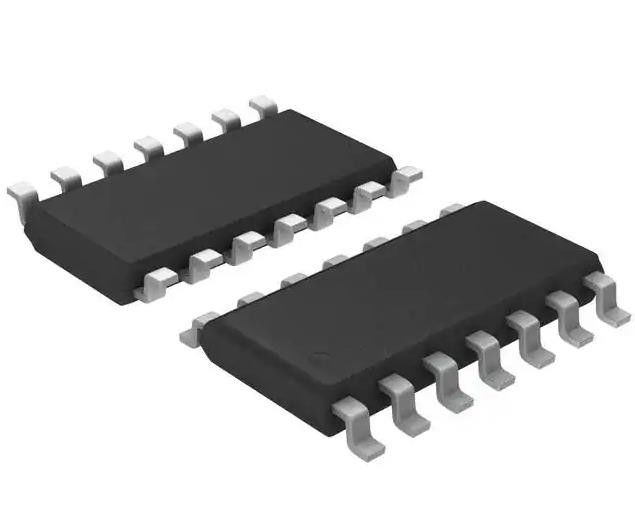

TC74HC02AF NOR Gate Integrierter Schaltkreislauf-Chip-Schnittstellen 4 Kanal 14-SOP
Produktdetails:
| Herkunftsort: | Original |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | TC74HC02AF |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 1-3 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100,000 |
|
Detailinformationen |
|||
| Produktstatus: | Nicht für neue Designs | Logik-Typ: | NOCH Tor |
|---|---|---|---|
| Anzahl der Schaltungen: | 4 | Anzahl der Eingaben: | 2 |
| Spannung - Versorgung: | 2V | 6V | Strom - Stillstand (maximal): | 1 µA |
| Strom - Ausgangsleistung hoch, niedrig: | 5.2mA, 5.2mA | Eingegebener logischer Zustand - Tief: | 0,5 V ~ 1,8 V |
Produkt-Beschreibung
TC74HC02AF NOR-Tor Integrierte Schaltkreis-Chips 4 Kanal 14-SOP
Spezifikationen TC74HC02AF
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Logik | |
| Toren und Inverter | |
| Mfr | Toshiba Halbleiter und Speicher |
| Reihe | 74HC |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Produktstatus | Nicht für neue Designs |
| Logik-Typ | NOR-Tor |
| Anzahl der Schaltungen | 4 |
| Anzahl der Eingaben | 2 |
| Eigenschaften | - |
| Spannung - Versorgung | 2V bis 6V |
| Strom - Stillstand (maximal) | 1 μA |
| Strom - Ausgangsleistung hoch, niedrig | 5.2mA, 5.2mA |
| Eingangslogik - niedrig | 0.5V ~ 1.8V |
| Eingabe Logik-Ebene - hoch | 1.5V ~ 4.2V |
| Maximale Verzögerung der Vermehrung @ V, maximale CL | 13ns @ 6V, 50pF |
| Betriebstemperatur | -40 °C bis 85 °C |
| Typ der Montage | Oberflächenbefestigung |
| Lieferanten-Gerätepaket | 14-SOP |
| Packung / Gehäuse | 14-SOIC (0,209", 5,30 mm Breite) |
| Basisproduktnummer | 74HC02 |
Merkmale der TC74HC02AF
• Hochgeschwindigkeit: tpd = 6 ns (typisch) bei VCC = 5 V
• Niedrige Leistungsauslösung: ICC = 1 μA (max) bei Ta = 25°C
• Hohe Geräuschdichtigkeit: VNIH = VNIL = 28% VCC (min)
• Ausgangsantriebsfähigkeit: 10 LSTTL-Ladungen
• Symmetrische Ausgangsimpedanz:
• Ausgeglichene Verzögerungen der Verbreitung: tpLH ∼− tpHL
• Breiter Betriebsspannungsbereich: VCC (op) = 2 bis 6 V
• Pin und Funktion kompatibel mit 74LS02
Beschreibung der TC74HC02AF
Der TC74HC02A ist ein Hochgeschwindigkeits-CMOS 2-INPUT NOR GATE, hergestellt mit Silizium-Gate-C2MOS-Technologie.
Umwelt- und Exportklassifizierungen vonTC74HC02AF
| ZEITEN | Beschreibung |
| RoHS-Status | RoHS-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 1 (unbegrenzt) |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
