ADS1255IDBR 24 Bit Analog-Digital-Wandler 1, 2 Eingabe 1 Sigma-Delta 20-SSOP
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | ADS1255IDBR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 1-3 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100,000 |
|
Detailinformationen |
|||
| Zahl von Stückchen: | 24 | Stichprobenquote (pro Sekunde): | 30K |
|---|---|---|---|
| Anzahl der Eingaben: | 1, 2 | Eingabetyp: | Differenzial, unsymmetrisch |
| Datenoberfläche: | SPI | Ausstattung: | MUX-PGA-ADC |
| Zahl von A-/Dkonvertern: | 1 | Architektur: | Sigma-Delta |
| Spannung - Versorgung, Entsprechung: | 5V | Spannung - Versorgung, Digital: | 1.8V ~ 3.6V |
Produkt-Beschreibung
ADS1255IDBR 24 Bit Analog-Digital-Wandler 1, 2 Eingabe 1 Sigma-Delta 20-SSOP
Spezifikationen ADS1255IDBR
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Datenerfassung | |
| Analog-Digital-Wandler (ADC) | |
| Mfr | Texas Instruments |
| Reihe | - |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Anzahl der Bits | 24 |
| Stichprobenquote (pro Sekunde) | 30 Riesen. |
| Anzahl der Eingaben | 1, 2 |
| Eingabetyp | Differenziell, ein Ende |
| Datenoberfläche | SPI |
| Ausstattung | MUX-PGA-ADC |
| Verhältnis - S/H:ADC | - |
| Anzahl der A/D-Wandler | 1 |
| Architektur | Sigma-Delta |
| Referenztyp | Auswärtige |
| Spannung - Versorgung, analog | 5V |
| Spannung - Versorgung, digital | 1.8V ~ 3.6V |
| Eigenschaften | PGA |
| Betriebstemperatur | -40 °C bis 85 °C |

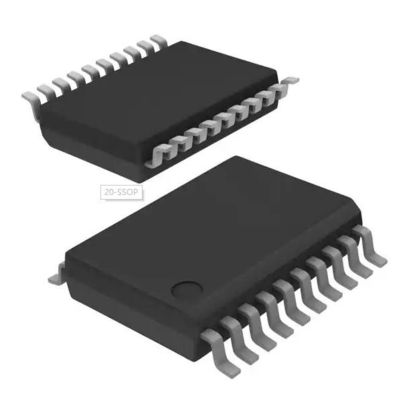

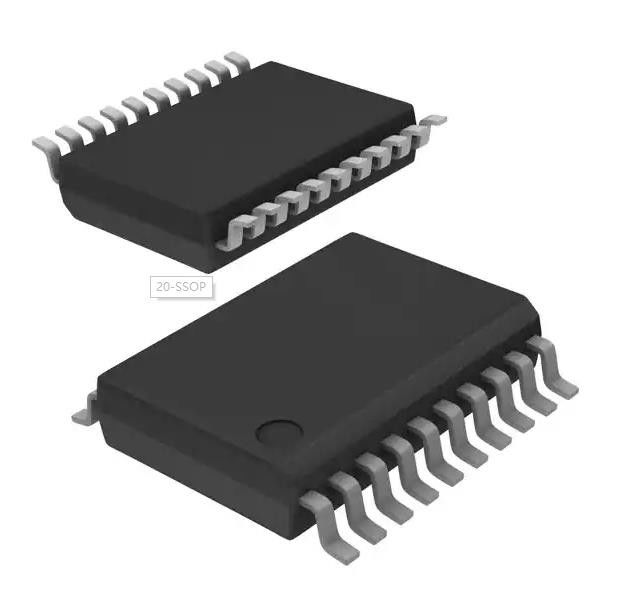

| Packung / Gehäuse | 20-SSOP (0,209", 5,30 mm Breite) |
| Lieferanten-Gerätepaket | 20-SSOP |
| Typ der Montage | Oberflächenbefestigung |
| Basisproduktnummer | ADS1255 |
Merkmale der ADS1255IDBR
* 24 Bits, keine fehlenden Codes
- Alle Datenraten und PGA-Einstellungen
* bis zu 23 Bits geräuschfreie Auflösung
* ±0,0010% Nichtlinearität (maximal)
* Datenausgabe bis 30 kSPS
* Fast Channel Cycling
- 18,6 Bits Geräuschfrei (21,3 effektive Bits) bei 1,45 kHz
* Einmalige Umrechnungen mit Einzyklussatz
* Flexibler Eingangs-Multiplexer mit Sensor-Erkennung
- Vier Differential-Eingänge (nur ADS1256)
- Acht Einweg-Eingänge (nur ADS1256)
* Hubschrauberstabilisierter Eingangspuffer
* Geräuscharme PGA: 27nV Eingangsgeräusch
* Selbst- und Systemkalibrierung für alle PGA-Einstellungen
* 5V-Tolerante SPITM-kompatible serielle Schnittstelle
* Analogstromversorgung: 5V
* Digitale Energieversorgung: 1,8 V bis 3,6 V
* Machtverlust
− So niedrig wie 38 mW im Normalmodus
- 0,4 mW im Standby-Modus
Anwendungen ADS1255IDBR
Wissenschaftliche Instrumente
Industrieprozesssteuerung
Medizinische Ausrüstung
Prüfung und Messung
Wiegen Sie die Waage
Umwelt- und Exportklassifizierungen vonADS1255IDBR
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 2 (1 Jahr) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
