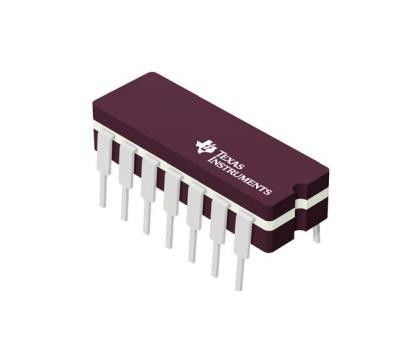

CD54HCT393F Zähler IC Binärzähler 2 Element 4 Bit Negativer Rand 14-CDIP
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | CD54HCT393F |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 1-3 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100,000 |
|
Detailinformationen |
|||
| Logik-Typ: | Binärzähler | Ausrichtung: | Aufstehen. |
|---|---|---|---|
| Anzahl der Elemente: | 2 | Anzahl der Bits pro Element: | 4 |
| Zurücksetzen: | Asynchron | Zählrate: | 27 MHz |
| Typ des Auslösers: | Fallende Flanke | Spannung - Versorgung: | 4.5 V ~ 5.5 V |
Produkt-Beschreibung
CD54HCT393F Zähler IC Binärzähler 2 Element 4 Bit Negativer Rand 14-CDIP
Spezifikationen CD54HCT393F
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Die Logik | |
| Zähler, Trennscheiben | |
| Mfr | Texas Instruments |
| Reihe | 54HCT |
| Paket | Schlauch |
| Logik-Typ | Binärzähler |
| Ausrichtung | Aufstehen. |
| Anzahl der Elemente | 2 |
| Anzahl der Bits pro Element | 4 |
| Zurücksetzen | Asynchron |
| Zeitplan | - |
| Zählrate | 27 MHz |
| Typ des Auslösers | Negativer Rand |
| Spannung - Versorgung | 4.5 V ~ 5.5 V |
| Betriebstemperatur | -55°C bis 125°C (TA) |
| Typ der Montage | Durchs Loch |
| Packung / Gehäuse | 14-CDIP (0,300", 7,62 mm) |
| Lieferanten-Gerätepaket | 14-CDIP |
Merkmale der für die Verwendung in der Verpackung
• Vollständig statischer Betrieb
• Puffer-Eingänge
• Allgemeine Wiedereinstellung
• Negative Kanten-Taktung
• Fanout (über den Temperaturbereich):
¢ Standard-Ausgänge 10 LSTTL-Ladungen
¢ Busfahrer liefert 15 LSTTL-Ladungen
• Breiter Betriebstemperaturbereich: ¥55°C bis 125°C
• Ausgeglichene Verzögerung der Verbreitung und Übergangszeiten
• Signifikante Leistungsreduzierung im Vergleich zu LSTTL Logic ICs
• HC-Typen
- 2 V bis 6 V Betrieb
Hohe Geräuschdichtigkeit: NIL = 30%, NIH = 30% von VCC bei VCC = 5 V
• HCT-Typen
- Betrieb von 4,5 V bis 5,5 V
Direkt LSTTL-Eingangslogikkompatibilität, VIL = 0,8 V (maximal), VIH = 2 V (minimal)
¢ CMOS-Eingangskompatibilität, II ≤ 1 μA bei VOL, VOH
Anwendungen CD54HCT393F
Die HC393 und HCT393 sind 4-stufige Wellen-tragende Binärzähler.
Umwelt- und Exportklassifizierungen vonCD54HCT393F
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | Nicht anwendbar |
