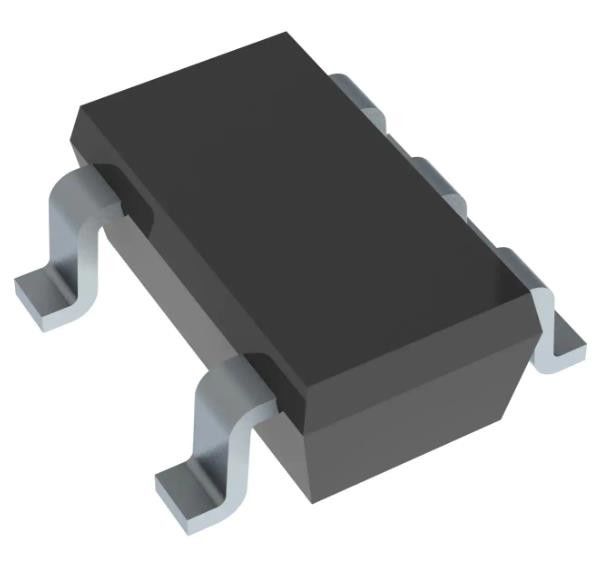

SN74LV1T125DBVR Nicht-Invertierendes 1 Element 1 Bit pro Element 3-Zustand Ausgang SOT-23-5
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | SN74LV1T125DBVR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 1-3 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100,000 |
|
Detailinformationen |
|||
| Logik-Typ: | Dämpfen Sie ab und Nicht-umwandeln | Anzahl der Elemente: | 1 |
|---|---|---|---|
| Anzahl der Bits pro Element: | 1 | Ausgabeart: | 3-Zustand |
| Strom - Ausgangsleistung hoch, niedrig: | 8mA, 8mA | Spannung - Versorgung: | 1.6V ~ 5.5V |
| Betriebstemperatur: | -40 °C bis 125 °C (TA) | Packung / Gehäuse: | SC-74A, SOT-753 |
Produkt-Beschreibung
SN74LV1T125DBVR Nicht-Invertierendes 1 Element 1 Bit pro Element 3-Zustand Ausgang SOT-23-5
Spezifikationen Die Angabe des Zulassungsdatums ist in der Angabe des Zulassungsdatums anzugeben.
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Die Logik | |
| Buffer, Treiber, Empfänger und Transceiver | |
| Mfr | Texas Instruments |
| Reihe | 74LV |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Logik-Typ | Buffer, nicht invertierend |
| Anzahl der Elemente | 1 |
| Anzahl der Bits pro Element | 1 |
| Eingabetyp | - |
| Ausgabeart | 3-Staat |
| Strom - Ausgangsleistung hoch, niedrig | 8mA, 8mA |
| Spannung - Versorgung | 1.6V ~ 5.5V |
| Betriebstemperatur | -40 °C bis 125 °C (TA) |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | SC-74A, SOT-753 |
| Lieferanten-Gerätepaket | SOT-23-5 |
| Basisproduktnummer | 74LV1T125 |
Merkmale der Die Angabe des Zulassungsdatums ist in der Angabe des Zulassungsdatums anzugeben.
• Übersetzer für eine einzelne Versorgungsspannung bei 5-V, 3,3-V, 2,5-V und 1,8-V VCC
• Betriebsbereich von 1,8 V bis 5,5 V
Übersetzung:
️ 1,2 V ((1) bis 1,8 V bei 1,8 V VCC
️ 1,5 V ((1) bis 2,5 V bei 2,5 V VCC
¥ 1,8 V ((1) bis 3,3 V bei 3,3 V VCC
¥ 3,3 V bis 5,0 V bei 5,0 V VCC
Übersetzung nach unten:
- 3,3 V bis 1,8 V bei 1,8 V VCC
- 3,3 V bis 2,5 V bei 2,5 V VCC
- 5,0 V bis 3,3 V bei 3,3 V VCC
• Logik-Ausgabe wird auf VCC verwiesen
• Ausgangsantrieb:
- 8,0 mA Ausgangsantrieb bei 5 V
- 7,0 mA Ausgangsantrieb bei 3,3 V
- 3,0 mA Ausgangsantrieb bei 1,8 V
• bis zu 50 MHz bei 3,3 V VCC
• 5,0 V Toleranz bei Eingangspins
• Betriebstemperaturbereich von 40°C bis 125°C
• Verriegelungsleistung überschreitet 250 mAPer JESD 17
Anwendungen Die Angabe des Zulassungsdatums ist in der Angabe des Zulassungsdatums anzugeben.
• Telekommunikation
• Tragbare Anwendungen
• Diener
• PC und Notebooks
Umwelt undExportklassifizierungen vonDie Angabe des Zulassungsdatums ist in der Angabe des Zulassungsdatums anzugeben.
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 1 (unbegrenzt) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
