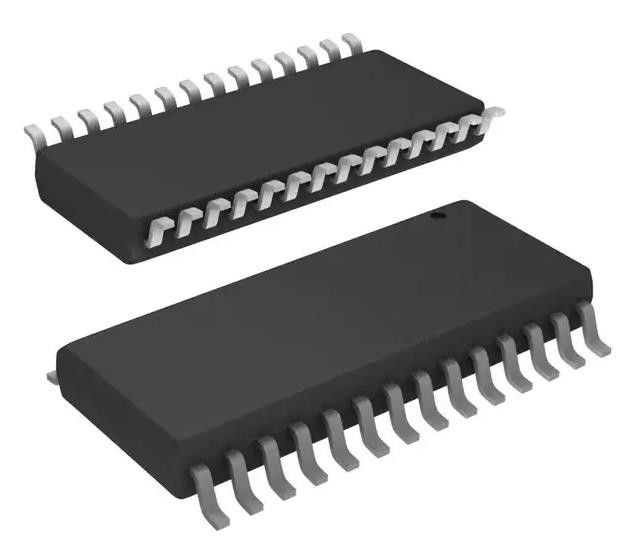

IRS2336DSTRPBF Halbbrücken-Gate-Treiber IC Umkehrung 28-SOIC
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | Die Kommission hat die Kommission aufgefordert, |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 1-3 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100,000 |
|
Detailinformationen |
|||
| Gefahrene Konfiguration: | Halbbrücke | Kanaltyp: | 3-phasig |
|---|---|---|---|
| Zahl von Fahrern: | 6 | Torart: | IGBT, N-Kanal MOSFET |
| Spannung - Versorgung: | 10V | 20V | Logik-Spannung - VIL, VIH: | 0.8V, 2.5V |
| Gegenwärtig - Höchstleistung (Quelle, Wanne): | 200mA, 350mA | Eingabetyp: | Umwandlung |
| Hohe Seitenspannung - maximal (Stiefelriemen): | 600 V | Anstieg / Fallzeit (Typ): | 125ns, 50ns |
Produkt-Beschreibung
IRS2336DSTRPBF Halbbrücken-Gate-Treiber IC Umkehrung 28-SOIC
SpezifikationenDie Kommission hat die Kommission aufgefordert,
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Strommanagement (PMIC) | |
| Torfahrer | |
| Mfr | Infineon Technologies |
| Reihe | - |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Produktstatus | Aktiv |
| Digi-Key programmierbar | Nicht bestätigt |
| Antriebskonfiguration | Halbbrücke |
| Kanaltyp | 3 Phasen |
| Anzahl der Fahrer | 6 |
| Typ des Tores | IGBT, N-Kanal-MOSFET |
| Spannung - Versorgung | 10V bis 20V |
| Logische Spannung - VIL, VIH | 0.8V, 2,5V |
| Strom - Spitzenleistung (Quelle, Sink) | 200 mA, 350 mA |
| Eingabetyp | Umdrehen |
| Höhere Seitenspannung - Max (Bootstrap) | 600 V |
| Anstieg / Fallzeit (Typ) | 125 ns, 50 ns |
| Betriebstemperatur | -40 °C bis 150 °C (TJ) |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | 28 SOIC (0,295", 7,50 mm Breite) |
| Lieferanten-Gerätepaket | 28-SOIC |
| Basisproduktnummer | Steuerverwaltung |
Merkmale der Die Kommission hat die Kommission aufgefordert,
* Triebwerke für bis zu sechs IGBT/MOSFET-Leistungseinrichtungen
* Torantriebsversorgung bis 20 V pro Kanal
* Integrierte Bootstrap-Funktionalität (IRS2336))
* Überstromschutz
* Übertemperatur-Ausschalten-Eingang
* Erweiterter Eingabefilter
* Integrierte Abstandssicherung
* Durchschussschutz
* Unterspannungssperre für VCC und VBS
* Eingabe und Fehlermeldung aktivieren/deaktivieren
* Verstellbarer Fehlerfreizeit
* Trennung von Logik und Machtgrundlagen
* 3,3 V logische Eingabe kompatibel
* Toleranz gegenüber negativer Übergangsspannung
* Konzipiert für den Einsatz mit Bootstrap-Stromversorgungen
* Verzögerungen der Ausbreitung für alle Kanäle
* Betriebsbereich von -40°C bis 125°C
* RoHS-konform
* Bleifrei
Anwendungen Die Kommission hat die Kommission aufgefordert,
* Motorantriebe für Geräte
* Servoantriebe
* Mikroumrichterantriebe
* Dreiphasenumrichter für den allgemeinen Gebrauch
Umwelt undExportklassifizierungen von Die Kommission hat die Kommission aufgefordert,
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 3 (168 Stunden) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
