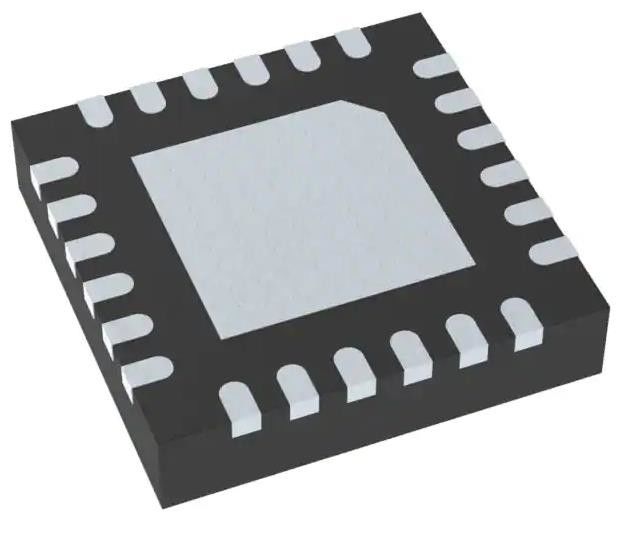

TPS65130RGER Buck-Boost Schaltregulator IC Dual Rail Einstellbar 3.2V, -2V 2
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | TPS65130RGER |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 1-3 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100,000 |
|
Detailinformationen |
|||
| Ausgabekonfiguration: | Positiv und negativ (Doppelschiene) | Ausgabeart: | Einstellbar |
|---|---|---|---|
| Anzahl der Ausgänge: | 2 | Spannung - Eingang (Min): | 2.7V |
| Spannung - Eingang (maximal): | 5.5V | Spannung - Ausgang (Min/Fest): | 3.2V, -2V |
| Spannung - Ausgang (maximal): | 15V, -15V | Strom - Ausgang: | 700 mA (Schalter) |
| Frequenz - Wechseln: | 1.38MHz | Betriebstemperatur: | -40 °C bis 85 °C (TA) |
Produkt-Beschreibung
TPS65130RGER Buck-Boost Schaltregulator IC Dual Rail Einstellbar 3.2V, -2V 2
Spezifikationen TPS65130RGER
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Strommanagement (PMIC) | |
| Spannungsregler - Gleichspannungsschalter | |
| Mfr | Texas Instruments |
| Reihe | - |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Funktion | Schritt nach oben, Schritt nach oben/Schritt nach unten |
| Ausgabekonfiguration | Positiv und negativ (Doppelbahn) |
| Topologie | Schub, Buck-Schub |
| Ausgabeart | Einstellbar |
| Anzahl der Ausgänge | 2 |
| Spannung - Eingang (Min) | 2.7V |
| Spannung - Eingang (maximal) | 5.5V |
| Spannung - Ausgang (Min/Fest) | 3.2V, -2V |
| Spannung - Ausgang (maximal) | 15V, -15V |
| Strom - Ausgang | 700 mA (Schalter) |
| Frequenz - Wechseln | 1.38MHz |
| Synchronen Berichterstatter | - Nein. |
| Betriebstemperatur | -40 °C bis 85 °C (TA) |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | 24-VFQFN Exposed Pad |
| Lieferanten-Gerätepaket | Einheit für die Bereitstellung von Fahrzeugen mit einem Fahrrad |
| Basisproduktnummer | TPS65130 |
Merkmale der TPS65130RGER
• Eingangsspannungsbereich: 2,7 V bis 5,5 V
• Ausgang des VPOS-Positiv-Boost-Wandlers
¢ Einstellbarer Ausgang: bis zu 15 V
Zwei Schaltstromgrenzwerte: 0,8 A und 2 A
¢ Umwandlungseffizienz: bis zu 89%
• VNEG-Negativ-Invertierungs-Buck-Boost-Wandler-Ausgabe
¢ Regelmäßige Leistung: bis zu ¢15 V
Zwei Schaltstromgrenzwerte: 0,8 A und 2 A
¢ Umwandlungseffizienz: bis zu 81%
• Steuerungsausgang für externe P-Kanal-FET unterstützt die vollständige Trennung von der Batterie
• 1-μA Abschaltstrom
• Individuelle Eingaben für flexible Ausgabe-Sequenzierung
• Schutzvorrichtungen
- Überspannungsschutz bei VPOS und VNEG
Eintrittsunterspannungssperre
- Schutz vor thermischem Abschalten
• 4-mm × 4-mm VQFN-24 Paket (RGE)
Anwendungen TPS65130RGER
• LCD- und AMOLED-Displays (ca. 4 bis 17 Zoll)
️ Persönliche Elektronik (Notebook, Monitor, Spiele)
️ Gebäudeautomation (Aufzug, Thermostat)
Gesundheitswesen, Fitness, EPOS, industrielle HMI, Prüfungen und Messungen
• Versorgung mit allgemeinen Schienenfahrzeugen
¢ T&M, Datenerfassung, DACs, ADC
¢ Differenzielle Audio-PA-Versorgung
¢ Fabrikautomation und Steuerung Eingangs- und Ausgangsmodule
¢ Differentielle OPAMP- und Vergleichsanlage
Umwelt undExportklassifizierungen von TPS65130RGER
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 2 (1 Jahr) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
