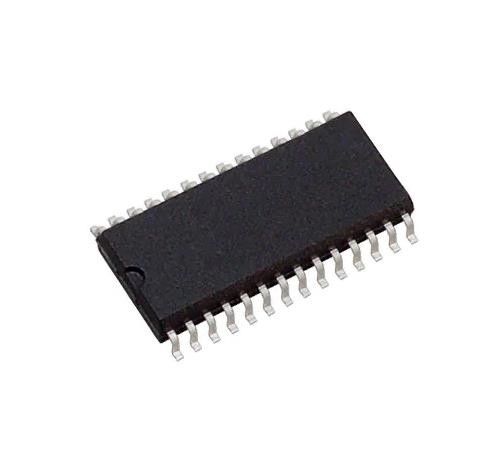

ADS7805U 16-Bit-Analog-Digital-Wandler 1 Eingang 1 SAR 28-SOIC
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | ADS7805U |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 1-3 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100,000 |
|
Detailinformationen |
|||
| Zahl von Stückchen: | 16 | Stichprobenquote (pro Sekunde): | 100k. |
|---|---|---|---|
| Zahl von Input: | 1 | Eingabetyp: | Unsymmetrisch |
| Datenoberfläche: | Parallel | Ausstattung: | VERSENDEN UND BEHANDLUNG - ADC |
| Verhältnis - VERSENDEND UND BEHANDELND: ADC: | 1:01 | Zahl von A-/Dkonvertern: | 1 |
Produkt-Beschreibung
ADS7805U 16-Bit-Analog-Digital-Wandler 1 Eingang 1 SAR 28-SOIC
Spezifikationen ADS7805U
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Datenerfassung | |
| Analog-Digital-Wandler (ADC) | |
| Mfr | Texas Instruments |
| Reihe | - |
| Paket | Schlauch |
| Anzahl der Bits | 16 |
| Stichprobenquote (pro Sekunde) | 100k. |
| Anzahl der Eingaben | 1 |
| Eingabetyp | Einfach beendet |
| Datenoberfläche | Parallel |
| Ausstattung | S/H-ADC |
| Verhältnis - S/H:ADC | 1:01 |
| Anzahl der A/D-Wandler | 1 |
| Architektur | SAR |
| Referenztyp | Außen, Innen |
| Spannung - Versorgung, analog | 5V |
| Spannung - Versorgung, digital | 5V |
| Eigenschaften | - |
| Betriebstemperatur | -25°C bis 85°C |
| Packung / Gehäuse | 28 SOIC (0,295", 7,50 mm Breite) |
| Lieferanten-Gerätepaket | 28-SOIC |
| Typ der Montage | Oberflächenbefestigung |
| Basisproduktnummer | ADS7805 |
Merkmale der ADS7805U
● 100 kHz min SAMPLING-Rate
● STANDARD ±10V Eingangsbereich
● 86 dB min SINAD mit 20 kHz Eingang
● ±3,0 LSB max INL
● DNL: 16 Bits Kein fehlender Code
● Einzelne +5V-Versorgung
● PIN-Kompatibel mit 12-Bit-ADS7804
● Verwendet interne oder externe Referenzen
● Vollständige Paralleldaten-Ausgabe
● 100 mW maximale Leistungsauflösung
● 0,3" DIP-28 UND SO-28
Anwendungen ADS7805U
Der ADS7805 ist ein kompletter 16-Bit-Analog-Digital (A/D) -Konverter mit modernsten CMOS-Strukturen.Nachfolgendes Annäherungsregister (SAR) A/D-Wandler mit Probenahme (S/H), Referenz, Uhr, Schnittstelle für die Verwendung von Mikroprozessoren und 3-Zustand-Ausgabe-Treiber.
Umwelt undExportklassifizierungen von ADS7805U
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 3 (168 Stunden) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
