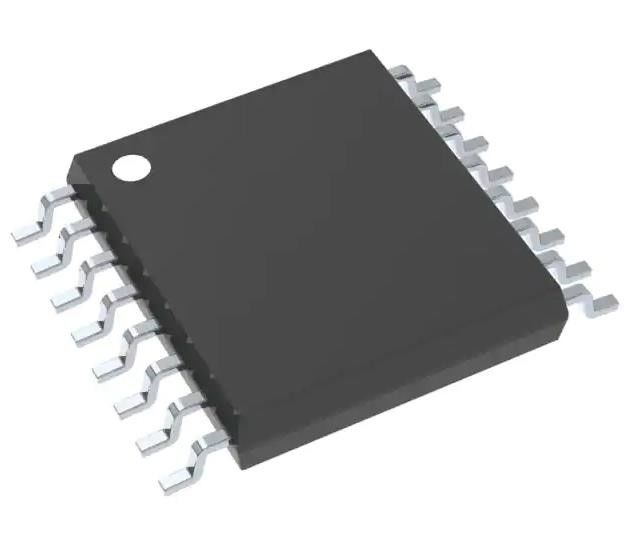

ADS7280IPW 14 Bit Analog-Digital-Wandler 2 Eingang 1 SAR 16-TSSOP
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | ADS7280IPW |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 1-3 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100,000 |
|
Detailinformationen |
|||
| Zahl von Stückchen: | 14 | Stichprobenquote (pro Sekunde): | 1m |
|---|---|---|---|
| Zahl von Input: | 2 | Eingabetyp: | Pseudo-Differenzial, unsymmetrisch |
| Datenoberfläche: | SPI, DSP | Ausstattung: | MUX-S/H-ADC |
| Verhältnis - VERSENDEND UND BEHANDELND: ADC: | 1:01 | Zahl von A-/Dkonvertern: | 1 |
Produkt-Beschreibung
ADS7280IPW 14 Bit Analog-Digital-Wandler 2 Eingang 1 SAR 16-TSSOP
Spezifikationen ADS7280IPW
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Datenerfassung | |
| Analog-Digital-Wandler (ADC) | |
| Mfr | Texas Instruments |
| Reihe | - |
| Paket | Schlauch |
| Produktstatus | Aktiv |
| Anzahl der Bits | 14 |
| Stichprobenquote (pro Sekunde) | 1M |
| Anzahl der Eingaben | 2 |
| Eingabetyp | Pseudo-Differential, ein Ende |
| Datenoberfläche | SPI, DSP |
| Ausstattung | MUX-S/H-ADC |
| Verhältnis - S/H:ADC | 1:01 |
| Anzahl der A/D-Wandler | 1 |
| Architektur | SAR |
| Referenztyp | Auswärtige |
| Spannung - Versorgung, analog | 5V |
| Spannung - Versorgung, digital | 1.65V ~ 5,5V |
| Eigenschaften | - |
| Betriebstemperatur | -40 °C bis 85 °C |
| Packung / Gehäuse | 16-TSSOP (0,173", 4,40 mm Breite) |
| Lieferanten-Gerätepaket | 16-TSSOP |
| Typ der Montage | Oberflächenbefestigung |
| Basisproduktnummer | ADS7280 |
Merkmale der ADS7280IPW
* Analogversorgung von 2,7 V bis 5,5 V, geringe Leistung:
- 13,7 mW (1MHz, +VA = 3V, +VBD = 1,8V)
* 1MHz Probenahme 3V s +VA S 5.5V,900kHz Probenahme 2.7V S +VA S 3V
* Ausgezeichnete Gleichstromleistung:
- +0,4 LSB Typ,土1,0 LSB Max INL
- +0,4 LSB Typ,土1,0 LSB Max DNL
- Maximaler Versetzungsfehler bei 3Vl
- +1,25mV Maximalverschiebungsfehler bei 5V
* Ausgezeichnete Wechselstromleistung bei f = 10 kHz mit 85,9 dB SNR,105.3 dB SFDR, -100.1 dB THD
* Eingebaute Umwandlungsklocke (CCLK)
* 1,65 V bis 5,5 V IO-Versorgung:
- SPITM/DSP-kompatible serielle Schnittstelle
- SCLK bis 50 MHz
* Umfassende Abschaltmodi:
- Tiefe Stromausfall.
- Schlafenspass abgeschaltet.
- Auto-Schlaf-Power-Down
* Einpolar-Eingangsbereich: 0V bis VREF
* Software zurücksetzen
* Global CONVST (unabhängig von CS)
* Programmierbarer Status/Polarität EOC/INT
* 4 * 4 QFN-16 und TSSOP-16 Pakete
* Multi-Chip Daisy-Chain-Modus
* Programmierbares TAG-Bit-Ausgang
* Automatischer/manueller Kanalwahlmodus (ADS7280)
Anwendungen ADS7280IPW
* Kommunikation
* Schnittstelle des Transduzers
* Medizinische Geräte
* Magnetometer
* Industrieprozesssteuerung
* Datenerfassungssysteme
* Automatische Prüfgeräte
Umwelt undExportklassifizierungen von ADS7280IPW
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 2 (1 Jahr) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
