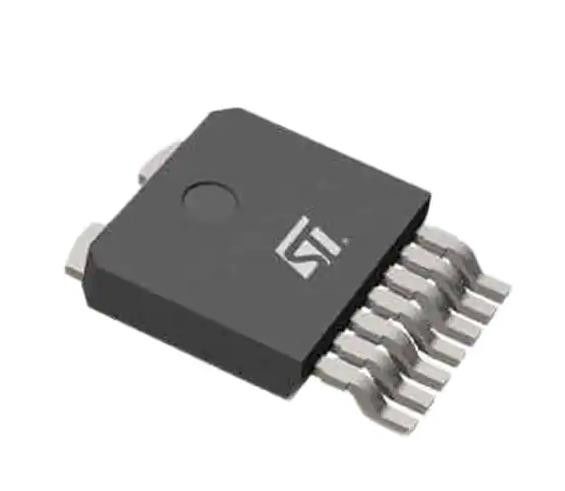

VN7004CHTR integrierter Schaltkreislauf 80A OctaPAK 7+1
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | VN7004CHTR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 3-5 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 1000 |
|
Detailinformationen |
|||
| Schaltertyp: | allgemeiner Zweck | Anzahl der Ausgänge: | 1 |
|---|---|---|---|
| Verhältnis - Eingang:Ausgang: | 0,042361111 | Ausgabekonfiguration: | Hohe Seite |
| Ausgabeart: | N-Kanal | Schnittstelle: | Einschalten/Ausschalten |
| Spannung - Last: | 4V | 28V | Spannung - Versorgung (Vcc/Vdd): | Nicht erforderlich |
| Markieren: | VN7004CHTR integrierter Schaltkreislauf,80A integrierte Schaltkreis-Chip |
||
Produkt-Beschreibung
VN7004CHTR Stromschalter/Treiber 1:1 N-Kanal 80A OctaPAK 7+1
Spezifikationen VN7004CHTR
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Strommanagement (PMIC) | |
| Stromverteilungsschalter, Lasttreiber | |
| Mfr | STMikroelektronik |
| Reihe | Automobilindustrie, AEC-Q100 |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Produktstatus | Aktiv |
| Schaltertyp | Allgemeiner Zweck |
| Anzahl der Ausgänge | 1 |
| Verhältnis - Eingang:Ausgang | 0.042361111 |
| Ausgabekonfiguration | Hochseite |
| Ausgabeart | N-Kanal |
| Schnittstelle | Einschalten/Ausschalten |
| Spannung - Last | 4V bis 28V |
| Spannung - Versorgung (Vcc/Vdd) | Nicht erforderlich |
| Strom - Ausgang (maximal) | 80A |
| Rds An (Typ) | 4mOhm |
| Eingabetyp | Nicht umkehrbar |
| Eigenschaften | - |
| Fehlersicherung | Strombegrenzung (Fest), Offene Belastungsdetektion, Übertemperatur, Überspannung, UVLO |
| Betriebstemperatur | -40 °C bis 150 °C (TJ) |
| Typ der Montage | Oberflächenbefestigung |
| Lieferanten-Gerätepaket | OctaPAK 7+1 |
| Packung / Gehäuse | OctaPAK (7 Leads + Tab) |
| Basisproduktnummer | VN7004 |
Merkmale derVN7004CHTR
* AEC-Q100 qualifiziert
* Allgemein
- Einkanal-intelligenter High-Side-Treiber mit analogen Feedback von CurrentSense
- Sehr geringer Standby-Strom
- Kompatibel mit 3,0 V und 5 V CMOS-Ausgängen
* Diagnosefunktionen
- Überlastung und kurz an Boden (Leistungsbegrenzung)
- Wärmeabschaltungsanzeige
- Off-State-Erkennung der offenen Last
- Ausgangskürze auf VCC-Erkennung
- Sinn aktivieren/ deaktivieren
* Schutzmaßnahmen
- Unterspannungsabschaltung
- Überspannungsklemmen
- Belastungsstrombeschränkung
AnwendungenVN7004CHTR
Speziell für die intelligente Stromverteilung im Automobilbereich, Glühkerzen, Heizsysteme, Gleichstrommotoren, Relaisersatzgeräte und leistungsstarke resistive und induktive Aktoren bestimmt.
Umwelt- und Exportklassifizierungen vonVN7004CHTR
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 3 (168 Stunden) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
