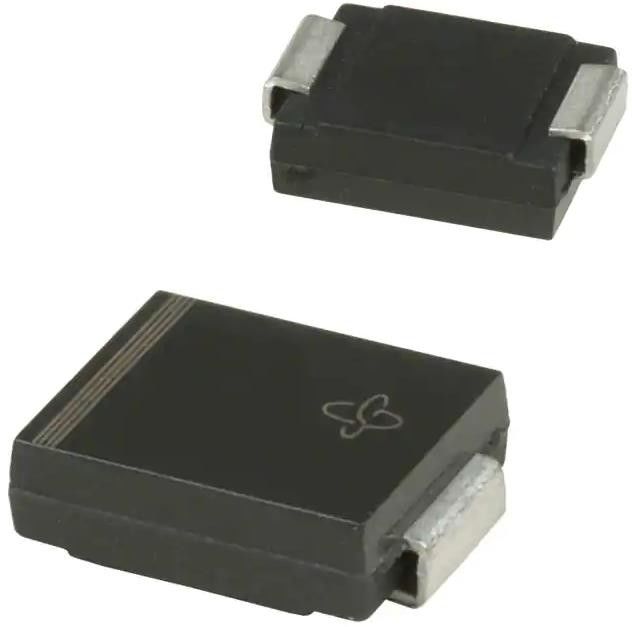

TPSMC36AHE3 / 9AT 49.9V Klemme 30.1A Ipp Tvs Diodenoberflächenhalter DO-214AB (SMCJ)
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | TPSMC36AHE3/9AT |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 3-5 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 1000 |
|
Detailinformationen |
|||
| Typ: | Zener | Kanäle in einer Richtung: | 1 |
|---|---|---|---|
| Spannung - Rückwärtsabstand (Typ): | 30.8V | Spannung - Durchschlag (min): | 34.2V |
| Spannung - Festklemmen (maximal) @ von Ipp: | 49.9V | Strom - Spitzenimpuls (10/1000 µs): | 30.1A |
| Leistung - Spitzenpuls: | 1500 Watt (1,5 kW) | Anwendungen: | Automobilindustrie |
| Markieren: | TPSMC36AHE3 / 9AT integrierter Schaltkreis,Oberflächenchip der berg-integrierten Schaltung |
||
Produkt-Beschreibung
TPSMC36AHE3 / 9AT 49.9V Klemme 30.1A Ipp Tvs Diodenoberflächenhalter DO-214AB (SMCJ)
Spezifikationen TPSMC36AHE3/9AT
| TYPE | Beschreibung |
| Kategorie | Schaltkreisschutz |
| Elektrische Spannungsdämpfer (TVS) | |
| TVS-Dioden | |
| Mfr | Vishay General Semiconductor - Dioden-Abteilung |
| Reihe | Automobilindustrie, AEC-Q101, PAR® |
| Paket | Band und Rolle (TR) |
| Typ | Zener |
| Einbahnkanäle | 1 |
| Spannung - Umkehrstand (Typ) | 30.8V |
| Spannung - Ausfall (Min) | 34.2V |
| Spannung - Klemmen (maximal) @ Ipp | 49.9V |
| Strom - Spitzenimpuls (10/1000μs) | 30.1A |
| Leistung - Spitzenpuls | 1500 Watt (1,5 kW) |
| Stromleitungsschutz | - Nein. |
| Anwendungen | Automobilindustrie |
| Kapazität @ Frequenz | - |
| Betriebstemperatur | -65 °C bis 185 °C (TJ) |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | DO-214AB, SMC |
| Lieferanten-Gerätepaket | DO-214AB (SMCJ) |
| Basisproduktnummer | TPSMC36 |
Merkmale derTPSMC36AHE3/9AT
• Passivierung der Kreuzung optimiertes Design passivierte anisotrope Geradlinertechnologie
• TJ = 185 °C für hohe Zuverlässigkeit und Anforderungen im Automobilbereich
• Nur in einseitiger Polarität erhältlich
• Spitzenimpulsleistung von 1500 W mit einer Wellenform von 10/1000 μs
• Ausgezeichnete Klemmfähigkeit
• Sehr schnelle Reaktionszeit
• Niedriges Widerstandsvermögen
• Erfüllt die MSL-Stufe 1 pro J-STD-020, LF maximale Spitze 260 °C
• AEC-Q101 qualifiziert verfügbar
- Automobilbestellcode: Basis P/NHE3 oder P/NHM3
AnwendungenTPSMC36AHE3/9AT
* Fall: SMC (DO-214AB)
* Die Formverbindung erfüllt die UL 94 V-0 Brandbarkeitsstufe
* Basis P/NHE3_X - RoHS-konform und AEC-Q101-qualifiziert
* Basis P/NHM3_X - halogenfrei, RoHS-konform und AEC-Q101-qualifiziert (A, B, )
* Endgeräte: matte, mit Zinn beschichtete Leitungen, die nach J-STD-002 und JESD 22-B102 geschweißt werden können.
* Polarität: Farbband bedeutet Kathodenende
Umwelt- und Exportklassifizierungen vonTPSMC36AHE3/9AT
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 1 (unbegrenzt) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8541.10.0080 |
