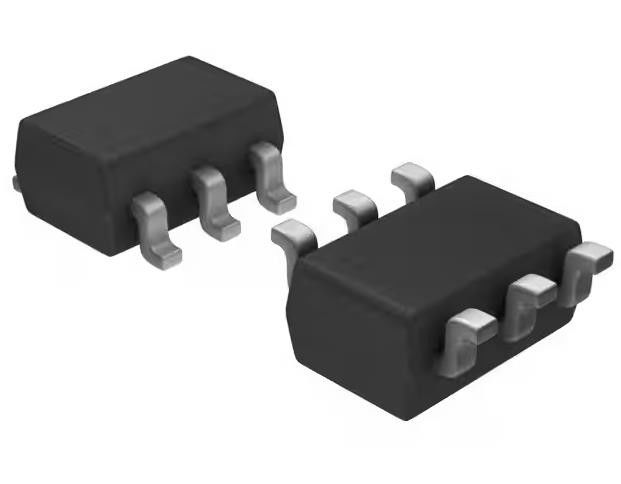

SN74LVC2GU04DBVR Wechselrichter-Integrierter Schaltkreislauf-Chip 2 Kanal SOT-23-6
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | SN74LVC2GU04DBVR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 1-3 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100,000 |
|
Detailinformationen |
|||
| Logik-Typ: | Wechselrichter | Anzahl der Schaltungen: | 2 |
|---|---|---|---|
| Zahl von Input: | 2 | Max. Laufzeitverzögerung bei V, Max. CL: | 3.5ns @ 5V, 50pF |
| Spannung - Versorgung: | 1,65 V ~ 5,5 V | Strom - Stillstand (maximal): | µA 10 |
| Strom - Ausgangsleistung hoch, niedrig: | 32 mA, 32 mA | Eingegebener logischer Zustand - Tief: | 0.41V ~ 1.38V |
| Markieren: | SN74LVC2GU04DBVR Wechselrichterchip,SOT-23-6 Wechselrichterchip |
||
Produkt-Beschreibung
SN74LVC2GU04DBVR Wechselrichter-Integrierter Schaltkreislauf-Chip 2 Kanal SOT-23-6
Spezifikationen Die Angabe des Zulassungsdatums ist in der Angabe des Zulassungsdatums anzugeben.
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Die Logik | |
| Toren und Inverter | |
| Mfr | Texas Instruments |
| Reihe | 74LVC |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Logik-Typ | Inverter |
| Anzahl der Schaltungen | 2 |
| Anzahl der Eingaben | 2 |
| Eigenschaften | - |
| Spannung - Versorgung | 1.65V ~ 5,5V |
| Strom - Stillstand (maximal) | 10 μA |
| Strom - Ausgangsleistung hoch, niedrig | 32mA, 32mA |
| Eingabe Logik Ebene - niedrig | 0.41V ~ 1.38V |
| Eingabe Logik-Ebene - hoch | 1.24V ~ 4.13V |
| Maximale Verzögerung der Vermehrung @ V, maximale CL | 3.5ns @ 5V, 50pF |
| Betriebstemperatur | -40 °C bis 125 °C (TA) |
| Typ der Montage | Oberflächenbefestigung |
| Lieferanten-Gerätepaket | SOT-23-6 |
| Packung / Gehäuse | SOT-23-6 |
| Basisproduktnummer | 74LVC2GU04 |
Merkmale der Die Angabe des Zulassungsdatums ist in der Angabe des Zulassungsdatums anzugeben.
* Erhältlich im NanoFree-RmPackage von Texas Instruments
* Unterstützt 5-V-Vcc-Betrieb
* Eingänge Akzeptieren Spannungen bis 5,5 V
* Maximal tpd von 3,7 ns bei 3,3 V
* Niedriger Stromverbrauch, 10-A Max lcc
* +24-mA Ausgangsantrieb bei 3,3 V
* Typische Volp (Ausgangs-Bodensprung) < 0,8 V bei Vcc = 3,3 V, TA = 25 C
* Typische VoHv (Output Vo Undershoot) > 2 V bei Vcc = 3,3 V, TA = 25 C
* loff Unterstützt Live-Einsetzen, Teil-Power-Down-Modus und Rückfahrschutz
* Kann als Abwärtsübersetzer verwendet werden, um Eingänge von maximal 5,5 V bis zum Vcc-Niveau zu übertragen
* Nichtpufferte Ausgänge
* Schließleistung über 100 mA pro JESD 78, Klasse II
* ESD-Schutz übersteigt JESD
- 222000-V Modell des menschlichen Körpers (A114-A)
- 200-Volt-Maschinenmodell (A115-A)
- 1000-Volt-Ladegerät Modell (C101)
Anwendungen Die Angabe des Zulassungsdatums ist in der Angabe des Zulassungsdatums anzugeben.
Dieser Dual-Wechselrichter ist für den VCC-Betrieb von 1,65 V bis 5,5 V ausgelegt.
Umwelt undExportklassifizierungen von Die Angabe des Zulassungsdatums ist in der Angabe des Zulassungsdatums anzugeben.
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 1 (unbegrenzt) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
