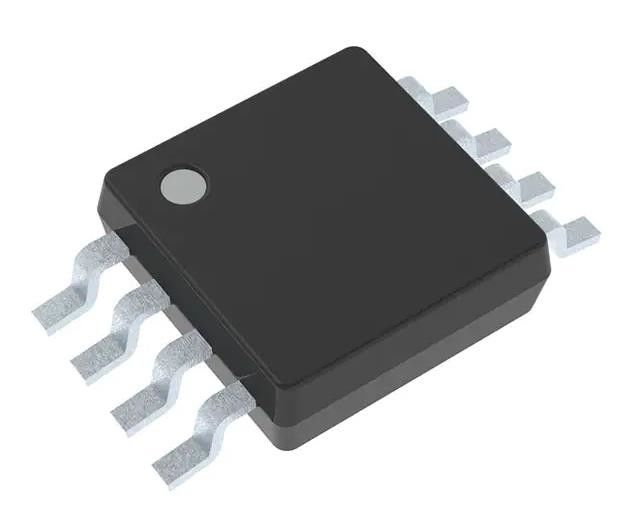

SN74LVC2G132DCUR NAND Gate IC 2 Kanal Schmitt Auslöser 8-VSSOP
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | Der Wert der Verbrennungsmenge ist zu messen. |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 1-3 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100,000 |
|
Detailinformationen |
|||
| Logik-Typ: | NAND Gate | Anzahl der Schaltungen: | 2 |
|---|---|---|---|
| Zahl von Input: | 2 | Eigenschaften: | Schmitt-Trigger |
| Spannung - Versorgung: | 1,65 V ~ 5,5 V | Strom - Stillstand (maximal): | µA 10 |
| Strom - Ausgangsleistung hoch, niedrig: | 32 mA, 32 mA | Eingegebener logischer Zustand - Tief: | 0.39V ~ 1.87V |
| Markieren: | SN74LVC2G132DCUR und Tor,8-VSSOP-Nand Gate ic |
||
Produkt-Beschreibung
SN74LVC2G132DCUR NAND Gate IC 2 Kanal Schmitt Auslöser 8-VSSOP
Spezifikationen Der Wert der Verbrennungsmenge ist zu messen.
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Die Logik | |
| Toren und Inverter | |
| Mfr | Texas Instruments |
| Reihe | 74LVC |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Produktstatus | Aktiv |
| Logik-Typ | NAND-Gate |
| Anzahl der Schaltungen | 2 |
| Anzahl der Eingaben | 2 |
| Eigenschaften | Schmitt Trigger |
| Spannung - Versorgung | 1.65V ~ 5,5V |
| Strom - Stillstand (maximal) | 10 μA |
| Strom - Ausgangsleistung hoch, niedrig | 32mA, 32mA |
| Eingabe Logik Ebene - niedrig | 0.39V ~ 1.87V |
| Eingabe Logik-Ebene - hoch | 1.16V ~ 3.33V |
| Maximale Verzögerung der Vermehrung @ V, maximale CL | 5ns @ 5V, 50pF |
| Betriebstemperatur | -40 °C bis 125 °C |
| Typ der Montage | Oberflächenbefestigung |
| Lieferanten-Gerätepaket | 8-VSSOP |
| Packung / Gehäuse | 8-VFSOP (0,091", 2,30 mm Breite) |
| Basisproduktnummer | 74LVC2G132 |
Merkmale der Der Wert der Verbrennungsmenge ist zu messen.
* Erhältlich im Texas Instruments NanoFree TwPackage
* Unterstützt 5-V-Vcc-Betrieb
* Eingänge Akzeptieren Spannungen bis 5,5 V
* Maximal tpd von 5,3 ns bei 3,3 V
* Niedriger Stromverbrauch, maximal 10 pA
* +24-mA Ausgangsantrieb bei 3,3 V
* Typische Volp (Ausgangs- und Bodensprung) < 0,8 V bei Vcc = 3,3 V, TA = 25 C
* Typische VoHv (Output Vo Undershoot) >2 V bei Vcc = 3,3 V, TA = 25C
* loff Unterstützt Live-Einsatz, partiellen PowerDown-Modus und Back Drive-Schutz
* Unterstützung der Umwandlung nach unten (5V auf 3,3V und 3,3V auf 1,8V)
* Schließleistung über 100 mA pro JESD 78, Klasse II
* ESD-Schutz übersteigt JESD
- 222000-V Modell des menschlichen Körpers (A114-A)
- 200-Volt-Maschinenmodell ((A115-A)
- 1000-Volt-Ladegerät Modell (C101)
Anwendungen Der Wert der Verbrennungsmenge ist zu messen.
Dieses Dual 2-Input NAND-Gate mit Schmitt-Trigger-Eingängen ist für den 1,65-V bis 5,5-V VCC-Betrieb ausgelegt.
Umwelt undExportklassifizierungen von Der Wert der Verbrennungsmenge ist zu messen.
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 1 (unbegrenzt) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
