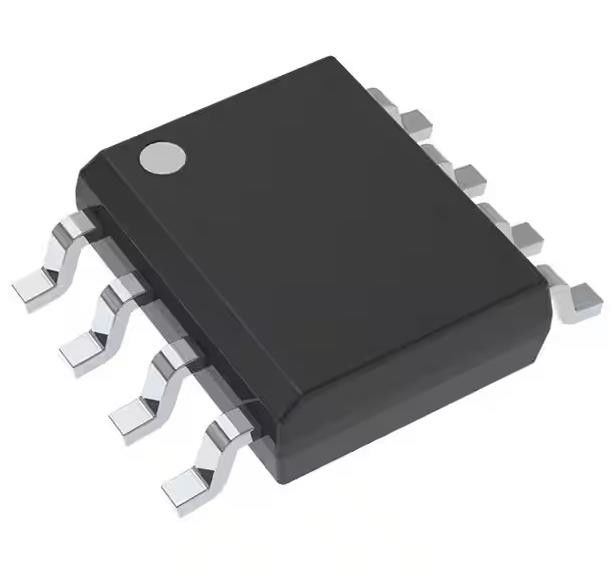

ISO7221BDR Allzweck-Digitalisolator 2500Vrms 2 Kanal 5Mbps 25kV/μs
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | ISO7221BDR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Anzahl der Kanäle: | 2 | Kanaltyp: | Einrichtung |
|---|---|---|---|
| Spannung - Isolierung: | 2500Vrms | Gleichtakt-vorübergehende Immunität (Minute): | 25kV/µs |
| Datenrate: | 5Mbps | Laufzeitverzögerung tpLH/tpHL (maximal): | 70ns, 70ns |
| Impuls-Breiten-Verzerrung (maximal): | 3ns | Anstieg / Fallzeit (Typ): | 1n, 1n |
Produkt-Beschreibung
ISO7221BDR Allzweck-Digitalisolator 2500Vrms 2 Kanal 5Mbps 25kV/μs
Spezifikationen ISO 7221BDR
| TYPE | Beschreibung |
| Kategorie | Isolatoren |
| Digitale Isolatoren | |
| Mfr | Texas Instruments |
| Reihe | - |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Technologie | Kapazitätskopplung |
| Typ | Allgemeiner Zweck |
| Isolierte Macht | - Nein. |
| Anzahl der Kanäle | 2 |
| Kanaltyp | Einrichtung |
| Spannung - Isolierung | 2500 Vrms |
| Durchgängige Immunität im normalen Modus (Min) | 25 kV/μs |
| Datenrate | 5 Mbps |
| Verbreitungsverzögerung tpLH / tpHL (maximal) | 70n, 70n |
| Impulsabweiteverzerrung (maximal) | 3ns |
| Anstieg / Fallzeit (Typ) | 1n, 1n |
| Spannung - Versorgung | 3V bis 5,5V |
| Betriebstemperatur | -40 °C bis 125 °C |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | 8-SOIC (0,154", 3,90 mm Breite) |
| Lieferanten-Gerätepaket | 8-SOIC |
| Basisproduktnummer | ISO 7221 |
Spezifikationen ISO 7221BDR
• 1, 5, 25 und 150-Mbps Signalgeschwindigkeit Optionen
¢ Niedrige Kanal-zu-Kanal-Ausgangsverzerrung; max. 1-ns
¢ Niedrige Pulsbreitenverzerrung (PWD); maximal 1 ns
¢ Niedriger Jitter-Gehalt; 1 ns Typ bei 150 Mbps
• 50 kV/μs typische vorübergehende Immunität
• Funktioniert mit 2,8 V (C-Grad),3.3-V oder 5-V-Versorgung
• 4-kV-ESD-Schutz
• Hohe elektromagnetische Immunität
• Betriebsbereich von 40°C bis +125°C
• Typische Lebensdauer von 28 Jahren bei Nennspannung (siehe Hochspannungs-Lebensdauer der ISO72x-Familie von digitalen Isolatoren und Isolationskondensatoren)
• Sicherheitsbezogene Zertifizierungen
️ VDE-Basisisolierung mit 4000-VPK VIOTM, 560 VPK VIORM nach DIN VDE V 0884-11:2017-01 und DIN EN 61010-1 (VDE 0411-1)
¥ 2500 VRMS Isolierung pro UL 1577
CSA für IEC 60950-1 und IEC 62368-1 zugelassen
Anwendungen ISO 7221BDR
• Industrie-Feldbus
¢ Modbus
¢ ProfibusTM
¢ DeviceNetTM Datenbusse
• Computer-Peripherie-Schnittstelle
• Servo-Steuerungsschnittstelle
• Datenerfassung
Umwelt undExportklassifizierungen von ISO 7221BDR
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 1 (unbegrenzt) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
