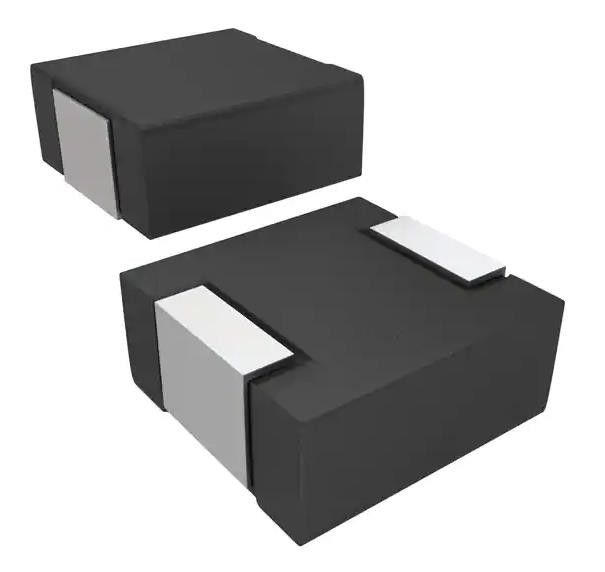

IHLP2525CZER220M5A 22 μH geschützter, geformter Induktor 2.8 A 174mOhm
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | IHLP2525CZER220M5A |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Induktivität: | 22 µH | Toleranz: | ± 20% |
|---|---|---|---|
| Leistungsbewertung (Ampere): | 2,8 A | Strom - Sättigung (Isat): | 2.2A |
| Schirmung: | abgeschirmt | Gleichstromwiderstand (DCR): | 174 mOhm Max. |
| Frequenz - Selbstresonanz: | 8.3MHz | Bewertungen: | AEC-Q200 |
Produkt-Beschreibung
IHLP2525CZER220M5A 22 μH geschützter, geformter Induktor 2.8 A 174mOhm
Spezifikationen IHLP2525CZER220M5A
| TYPE | Beschreibung |
| Kategorie | andere, mit einer Breite von mehr als 20 mm |
| Feste Induktoren | |
| Mfr | Vishay Dale |
| Reihe | IHLP-2525CZ-5A |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Typ | Verformte |
| Material - Kern | - |
| Induktivität | 22 μH |
| Toleranz | ± 20% |
| Leistungsbewertung (Ampere) | 2.8 A |
| Strom - Sättigung (Isat) | 2.2A |
| Schirmung | Schild |
| Gleichstromwiderstand (DCR) | 174 mOhm Max. |
| Q @ Freq | - |
| Frequenz - Selbstresonanz | 8.3MHz |
| Ratings | AEC-Q200 |
| Betriebstemperatur | -55 °C bis 125 °C |
| Induktivitätsfrequenz - Prüfung | 100 kHz |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | Nicht-Standard |
| Lieferanten-Gerätepaket | - |
| Größe / Abmessung | 0.270" L x 0,255" W (6,86mm x 6,47mm) |
| Höhe - Sitzplatz (maximal) | 0.118" (3.00mm) |
Spezifikationen IHLP2525CZER220M5A
• Hohe Temperatur bis zu 155 °C
• Schirmkonstruktionen
• Ausgezeichnete Gleichspannungs-/ Gleichspannungs-Energiespeicherung bis zu 1 MHz bis 2 MHz. Filter-Induktoranwendungen bis zur SRF (siehe Tabelle der Standardelektrischen Spezifikationen).
• Handhabung hoher vorübergehender Stromspitzen ohne Sättigung
• Ultra-niedriges Summen durch Verbundwerkstoffe
• qualifiziert für die AEC-Q200
Anwendungen IHLP2525CZER220M5A
• Motor- und Getriebe-Steuerungseinheiten
• Diesel-Injektionsfahrzeuge
• Gleichspannungskonverter für Unterhaltungs- und Navigationssysteme
• Geräuschdämpfung für Motoren: Scheibenwischer / Kraftsitze / Kraftspiegel / Heiz- und Lüftungsbläser / HID-Beleuchtung
• LED-Treiber
Umwelt undExportklassifizierungen von IHLP2525CZER220M5A
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 1 (unbegrenzt) |
| ECCN | EAR99 |
| HTSUS | 8504.50.4000 |
