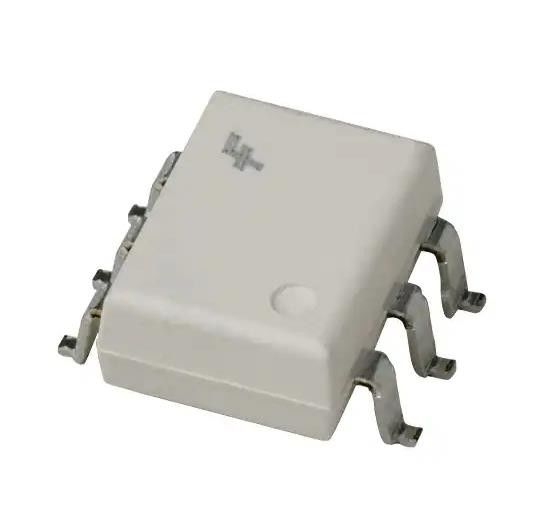

H11L1SR2M Logic Output Optoisolator 1MHz offener Kollektor 4170Vrms 1 Kanal
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | H11L1SR2M |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Anzahl der Kanäle: | 1 | Input - Seite 1/Side 2: | 1/0 |
|---|---|---|---|
| Spannung - Isolierung: | 4170Vrms | Eingabetyp: | DC |
| Ausgabeart: | Open-Collector | Gegenwärtig - Ertrag/Kanal: | 50 MA |
| Datenrate: | 1MHz | Laufzeitverzögerung tpLH/tpHL (maximal): | 4µs, 4µs |
Produkt-Beschreibung
H11L1SR2M Logic Output Optoisolator 1MHz offener Kollektor 4170Vrms 1 Kanal
Spezifikationen H11L1SR2M
| TYPE | Beschreibung |
| Kategorie | Isolatoren |
| mit einer Breite von nicht mehr als 15 mm | |
| Logische Ausgangsoptoisolatoren | |
| Mfr | Ein- und zweimal |
| Reihe | - |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Produktstatus | Aktiv |
| Anzahl der Kanäle | 1 |
| Eingaben - Seite 1/Seite 2 | 1/0 |
| Spannung - Isolierung | 4170Vrms |
| Durchgängige Immunität im normalen Modus (Min) | - |
| Eingabetyp | DC |
| Ausgabeart | Offener Sammler |
| Strom - Ausgang / Kanal | 50 mA |
| Datenrate | 1MHz |
| Verbreitungsverzögerung tpLH / tpHL (maximal) | 4 μs, 4 μs |
| Anstieg / Fallzeit (Typ) | 100 ns, 100 ns |
| Spannung - Vorwärts (Vf) (Typ) | 1.2V |
| Strom - Gleichspannung nach vorne (Wenn) (maximal) | 30 mA |
| Spannung - Versorgung | 3V bis 15V |
| Betriebstemperatur | -40 °C bis 85 °C |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | 6-SMD, Gull Wing |
| Lieferanten-Gerätepaket | 6-SMD |
| Basisproduktnummer | H11L1 |
Merkmale der H11L1SR2M
■ hohe Datenrate, typisch 1 MHz (NRZ)
■ frei von Schließungen und Schwingungen in allen Spannungs- und Temperaturbereichen
■ Mikroprozessorkompatibles Laufwerk
■ Logikkompatible Ausgangsspülungen 16 mA bei maximal 0,4 V
■ Garantierte Hysteresie an/außerhalb der Schwelle
■ Breite Versorgungsspannung, kompatibel mit allen gängigen Logiksystemen
■ Sicherheits- und Zulassungsverfahren:
UL1577, 4.170 VACRMS für 1 Minute
DIN-EN/IEC60747-5-5, 850 V Spitzeninsulationsspannung
Anwendungen H11L1SR2M
■ Logik-zu-Logik-Isolator
■ Programmierbarer Strompegelsensor
■ Linienempfänger: Lärm und vorübergehende Probleme beseitigen
■ Umwandlung von AC in TTL
■ Digitale Programmierung von Stromversorgungen
■ Schnittstellen zwischen Computern und Peripheriegeräten
Umwelt undExportklassifizierungen von H11L1SR2M
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 1 (unbegrenzt) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8541.49.8000 |
