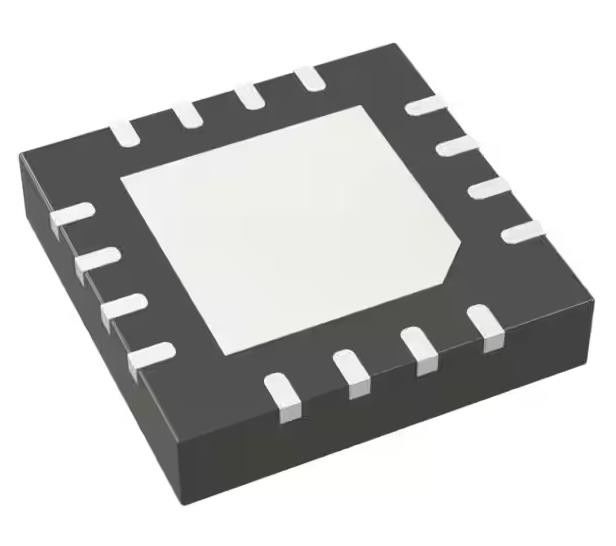

ADG658YCPZ 1 Schaltkreis IC Schalter 8:1 75 Ohm 16-LFCSP-VQ (4x4)
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | ADG658YCPZ |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Multiplexer/Demultiplexer-Schaltung: | 8:01 | Anzahl der Schaltungen: | 1 |
|---|---|---|---|
| Durchlasswiderstand (maximal): | 75 Ohm | Kanal-zu-Kanal-Zusammenbringen (Δ Ron): | 1,3 Ohm |
| Spannung - Versorgung, einzeln (V+): | 2V | 12V | Spannung - Versorgung, Doppel (V±): | ±2V | 6V |
Produkt-Beschreibung
ADG658YCPZ 1 Schaltkreis IC Schalter 8:1 75 Ohm 16-LFCSP-VQ (4x4)
Spezifikationen ADG658YCPZ
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Schnittstelle | |
| Analogschalter, Multiplexer und Demultiplexer | |
| Mfr | Analog Devices Inc. |
| Reihe | - |
| Paket | Tray |
| Schaltkreis | - |
| Multiplexer/Demultiplexer-Schaltung | 8:01 |
| Anzahl der Schaltungen | 1 |
| Widerstand im Zustand (maximal) | 75 Ohm |
| Kanal-zu-Kanal-Übereinstimmung (ΔRon) | 1.3 Ohm |
| Spannung - Versorgung, einzeln (V+) | 2V bis 12V |
| Spannung - Versorgung, doppelt (V±) | ±2V bis 6V |
| Schaltzeit (Tonne, Toff) (maximal) | 115 ns, 45 ns |
| -3 dB Bandbreite | 210 MHz |
| Injektion der Ladung | 2pC |
| Kanalkapazität (CS (ausgeschaltet), CD (ausgeschaltet)) | 4pF, 23pF |
| Strom - Leckage (IS(ausgeschaltet)) (maximal) | 200 pA |
| Überspannung | - |
| Betriebstemperatur | -40 °C bis 85 °C (TA) |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | 16-VQFN Exposed Pad, CSP |
| Lieferanten-Gerätepaket | 16-LFCSP-VQ (4x4) |
| Basisproduktnummer | ADG658 |
Merkmale der ADG658YCPZ
* Doppelversorgung von ±2 V bis ±6 V
* 2 V bis 12 V Einzelversorgung
* Fahrzeugtemperaturbereich von -40°C bis +125°C
* < 0,1 nA Leckströme
* 45 Ω bei Widerstand über den gesamten Signalbereich
* Umschaltung von Schiene auf Schiene
* Einfach 8-zu-1-Multiplexer ADG658
* Differential 4-zu-1-Multiplexer ADG659
* 16-Lead LFCSP/TSSOP/QSOP-Pakete
* Typischer Stromverbrauch < 0,1 μW
* TTL/CMOS-kompatible Eingänge
* Paket-Upgrades auf 74HC4051/74HC4052 und MAX4051/MAX4052/MAX4581/MAX4582
Anwendungen ADG658YCPZ
* Anwendungen im Automobilbereich
* Automatische Prüfgeräte
* Datenerfassungssysteme
* Batteriebetriebene Systeme
* Kommunikationssysteme
* Audio- und Video-Signalvermittlung
* Ersatz des Relais
* Proben- und Haltsystemen
* Industrielle Steuerungsanlagen
Umwelt- und ExportklassifizierungenvonADG658YCPZ
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 3 (168 Stunden) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
