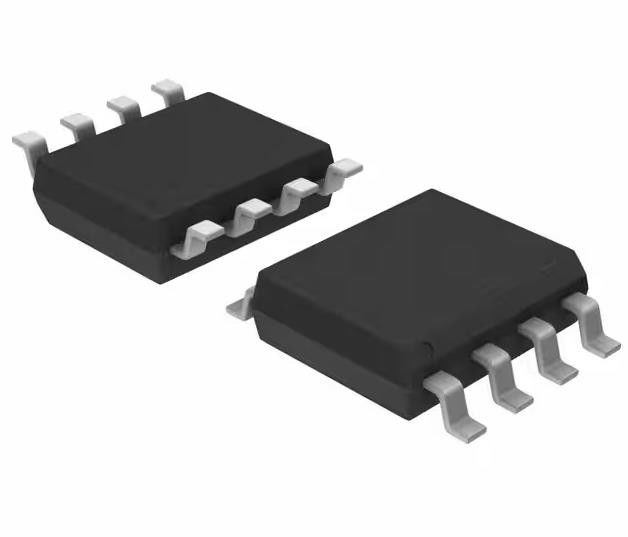

MIC4224YM Niedrigseitiges Gate-Integriertes Schaltkreislauf-Chip-Treiber IC Nicht-Invertierbares 8-SOIC
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | MIC4224YM |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Gefahrene Konfiguration: | Niedrig-seitig | Kanaltyp: | Unabhängig |
|---|---|---|---|
| Zahl von Fahrern: | 2 | Torart: | N-Kanal MOSFET |
| Spannung - Versorgung: | 4.5V | 18V | Logik-Spannung - VIL, VIH: | 0,8 V, 2,4 V |
| Gegenwärtig - Höchstleistung (Quelle, Wanne): | 4A, 4A | Anstieg / Fallzeit (Typ): | 15ns, 15ns |
Produkt-Beschreibung
MIC4224YM Niedrigseitiges Gate-Integriertes Schaltkreislauf-Chip-Treiber IC Nicht-Invertierbares 8-SOIC
Spezifikationen MIC4224YM
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Strommanagement (PMIC) | |
| Torfahrer | |
| Mfr | Mikrochiptechnik |
| Reihe | - |
| Paket | Schlauch |
| Antriebskonfiguration | Niedrigseite |
| Kanaltyp | Unabhängig |
| Anzahl der Fahrer | 2 |
| Typ des Tores | N-Kanal-MOSFET |
| Spannung - Versorgung | 4.5V ~ 18V |
| Logische Spannung - VIL, VIH | 0.8V, 2.4V |
| Strom - Spitzenleistung (Quelle, Sink) | 4A, 4A |
| Eingabetyp | Nicht umkehrbar |
| Anstieg / Fallzeit (Typ) | 15n, 15n |
| Betriebstemperatur | -40 °C bis 125 °C (TJ) |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | 8-SOIC (0,154", 3,90 mm Breite) |
| Lieferanten-Gerätepaket | 8-SOIC |
| Basisproduktnummer | MIC4224 |
EigenschaftenvonMIC4224YM
• Betriebsbereich von 4,5 V bis 18 V
• Hohe Spitzenquelle/Senkstrom
±3A bei VDD = 8V
±4A bei VDD = 12V
• 15ns/15ns Aufstiegs- und Fallzeiten bei 2000pF-Last
• 25ns/35ns (Aufstieg/Abstieg) Eingangsverbreitungsverzögerung
• 20ns/45ns (Aufstieg/Abstieg) ermöglichen eine Verzögerung der Verbreitung
• Aktive Hochleistungs-Treiber aktivieren Eingänge mit 100 kΩ-Pull-ups
• CMOS- und TTL-Logik-Eingabe und ermöglichen von der Versorgungsspannung unabhängige Schwellenwerte
• Schutz des Fahrer-Eingangs bis -5V bei -40mA
• Ausgang Schließschutz bei > 500 mA Umkehrstrom
• Branchenstandard mit zwei Paketoptionen
¢ ePAD MSOP-8 (θJA = 60°C/W)
️ 8-Pin-SOIC (θJA = 120°C/W)
• Erhältlich in zwei Umkehrungen (MIC4223), zwei Nichtumkehrungen (MIC4224) und zwei Ergänzungen (MIC4225)
• Dual-Output-Antrieb durch parallele Kanäle
• Betriebstemperaturbereich der Knotenpunkte von -40°C bis +125°C
BeschreibungenvonMIC4224YM
• Hocheffiziente MOSFET-Schaltung
• Stromversorgung im Schaltmodus
• Gleichstromanlagen
• Motor- und Magnetantriebe
• Uhr- und Linienfahrer
• Synchrone Geräte
• Impulstransformatorantrieb
• Schaltverstärker der Klasse D
Umwelt- und ExportklassifizierungenvonMIC4224YM
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 1 (unbegrenzt) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
