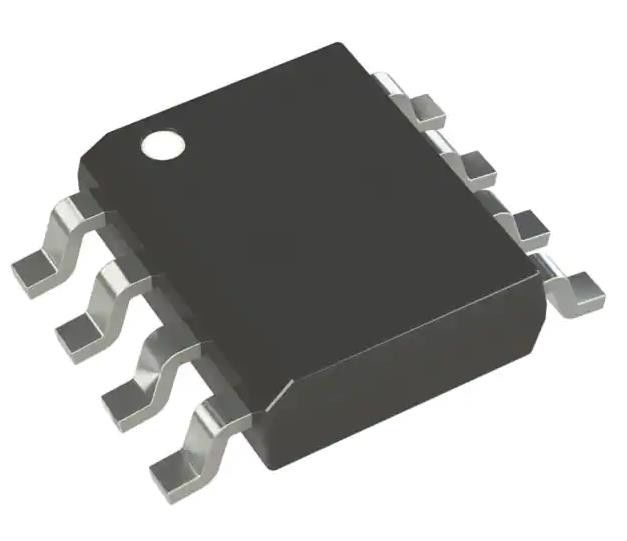

MCP1407T-E/SN Niedrigseitiges Gate-Integriertes Schaltkreislauf-Chip-Treiber-IC Nicht-Invertierbares 8-SOIC
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | MCP1407T-E/SN |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Gefahrene Konfiguration: | Niedrig-seitig | Kanaltyp: | Einzigartig |
|---|---|---|---|
| Zahl von Fahrern: | 1 | Torart: | IGBT, N-Kanal, P-Kanal MOSFET |
| Spannung - Versorgung: | 4.5V | 18V | Logik-Spannung - VIL, VIH: | 0,8 V, 2,4 V |
| Gegenwärtig - Höchstleistung (Quelle, Wanne): | 6A, 6A | Eingabetyp: | Nicht-Umwandlung |
Produkt-Beschreibung
MCP1407T-E/SN Niedrigseitiges Gate-Integriertes Schaltkreislauf-Chip-Treiber-IC Nicht-Invertierbares 8-SOIC
Spezifikationen MCP1407T-E/SN
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Strommanagement (PMIC) | |
| Torfahrer | |
| Mfr | Mikrochiptechnik |
| Reihe | - |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Antriebskonfiguration | Niedrigseite |
| Kanaltyp | Einzigartig |
| Anzahl der Fahrer | 1 |
| Typ des Tores | IGBT, N-Kanal, P-Kanal MOSFET |
| Spannung - Versorgung | 4.5V ~ 18V |
| Logische Spannung - VIL, VIH | 0.8V, 2.4V |
| Strom - Spitzenleistung (Quelle, Sink) | 6A, 6A |
| Eingabetyp | Nicht umkehrbar |
| Anstieg / Fallzeit (Typ) | 20n, 20n |
| Betriebstemperatur | -40 °C bis 125 °C |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | 8-SOIC (0,154", 3,90 mm Breite) |
| Lieferanten-Gerätepaket | 8-SOIC |
| Basisproduktnummer | MCP1407 |
EigenschaftenvonMCP1407T-E/SN
• Hochspitzen-Ausgangsstrom: 6,0A (typisch)
• Niedriger Durchströmungsstrom/Kreuzleitungstrom in der Ausgangsphase
• Breiter Einspeisungsspannungsbereich:
- 4,5 V bis 18 V
• Hochkapazitätslastantrieb:
- 2500 pF in 20 ns
- 6800 pF in 40 ns
• Kurze Verzögerungszeiten: 40 ns (typisch)
• Abgeglichene Aufstiegs-/Abstiegszeiten
• Niedrigstrom:
- mit Logic 1 Input 130 μA (typisch)
- mit Logic ¥0 ¥ Eingang ¥ 35 μA (typisch)
• Verriegelung geschützt: Wird 1,5A Umkehrstrom aushalten
• Der Logik-Eingang hält bis zu 5 V negativen Schwingungen stand.
• Mit den Geräten TC4420/TC4429 kompatibel
• Platzsparende 8-Pin-SOIC-, PDIP- und 8-Pin-6x5-mm-DFN-Pakete
BeschreibungenvonMCP1407T-E/SN
• Stromversorgung im Wechselmodus
• Impulstransformatorantrieb
• Linienfahrer
• Motor und Magnetantrieb
Umwelt- und ExportklassifizierungenvonMCP1407T-E/SN
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 1 (unbegrenzt) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
