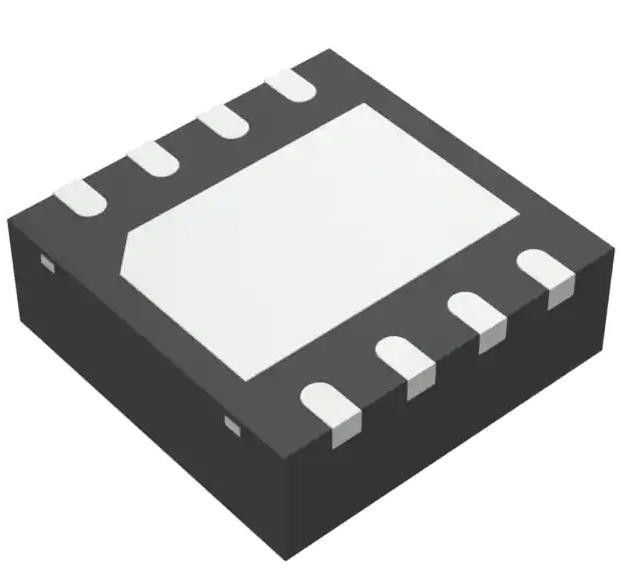

TPS28225TDRBRQ1 Halbbrücke-Gate-Treiber-IC nicht umkehrbar 8-SON (3x3)
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | TPS28225TDRBRQ1 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Verstärker-Art: | Aktueller Sinn | Anzahl der Schaltungen: | 1 |
|---|---|---|---|
| Ausgabeart: | Single-Ended | Anstiegsgeschwindigkeit: | 0.4V/µs |
| Gewinnbandbreitenprodukt: | 80 kHz | Gegenwärtig - eingegebene Neigung: | µA 28 |
| Spannung - eingegebener Ausgleich: | µV 5 | Strom - Versorgung: | 65µA |
Produkt-Beschreibung
TPS28225TDRBRQ1 Halbbrücke-Gate-Treiber-IC nicht umkehrbar 8-SON (3x3)
Spezifikationen TPS28225TDRBRQ1
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Strommanagement (PMIC) | |
| Torfahrer | |
| Mfr | Texas Instruments |
| Reihe | Automobilindustrie, AEC-Q100 |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Antriebskonfiguration | Halbbrücke |
| Kanaltyp | Synchron |
| Anzahl der Fahrer | 2 |
| Typ des Tores | N-Kanal-MOSFET |
| Spannung - Versorgung | 4.5V ~ 8.8V |
| Logische Spannung - VIL, VIH | 0.8V, 2.1V |
| Strom - Spitzenleistung (Quelle, Sink) | 2A, 2A |
| Eingabetyp | Nicht umkehrbar |
| Höhere Seitenspannung - Max (Bootstrap) | 33 V |
| Anstieg / Fallzeit (Typ) | 10n, 10n |
| Betriebstemperatur | -40 °C bis 125 °C (TJ) |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | 8-VDFN-Belegtes Pad |
| Lieferanten-Gerätepaket | 8 Son (3x3) |
| Basisproduktnummer | TPS28225 |
EigenschaftenvonTPS28225TDRBRQ1
• für Anwendungen in der Automobilindustrie geeignet
• Betätigt zwei N-Kanal-MOSFETs mit 14-ns Adaptive Deadtime
• Spannung des Breitgangantriebs: 4,5 V bis 8,8 V mit bester Wirksamkeit bei 7 V bis 8 V
• Eingangsspannung des Zuges für das breite Leistungssystem: 3 V bis 27 V
• Breite PWM-Eingangssignale: 2-V bis 13,2-V-Amplitude
• in der Lage, MOSFETs mit ≥ 40 A-Strom pro Phase zu betreiben
• Hochfrequenzbetrieb: Ausbreitungsverzögerung von 14 ns und Aufstiegs- oder Abstiegszeit von 10 ns ermöglichen FSW bis zu 2 MHz
• Fähig zur Ausbreitung von PWM-Eingabeimpulsen < 30 ns
• Der niedrige Stromwiderstand (0,4 Ω) verhindert den dV/dT-bezogenen Durchschussstrom
• Drei-Zustand-PWM-Eingang für das Abschalten der Stromstufe
• Platzersparnis ermöglichen (Eingang) und Leistung gut (Ausgang) Signale auf demselben Pin
• thermische Abschaltung
• UVLO-Schutz
• Innere Bootstrap-Diode
• Wirtschaftliche SOIC-8 und thermisch verstärkte 3-mm × 3-mm VSON-8-Pakete
• Hochleistungsersatz für beliebte Drei-Zustand-Eingabe-Treiber
BeschreibungenvonTPS28225TDRBRQ1
• Mehrphasige Gleichströmungskonverter mit analoger oder digitaler Steuerung
• Synchrone Berichtigung für isolierte Laststellen
• Drahtloser Ladegerät
Umwelt- und ExportklassifizierungenvonTPS28225TDRBRQ1
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 3 (168 Stunden) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
