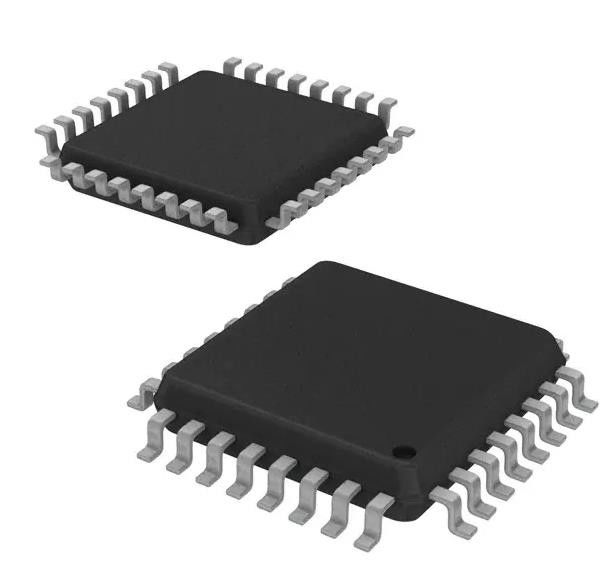

ADM1068ASTZ Integrierter Schaltkreislauf Chip Supervisor Programmierbar 8 Kanal 32-LQFP
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | ADM1068ASTZ |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Typ: | Sequenzer | Zahl von Spg. Kontrollempfänger: | 8 |
|---|---|---|---|
| Spannung - Schwelle: | 8 Auswählbare Schwellenwertkombinationen | Ausgabe: | Programmierbar |
| Betriebstemperatur: | -40 °C bis 85 °C (TA) | Typ der Montage: | Oberflächenbefestigung |
Produkt-Beschreibung
ADM1068ASTZ Integrierter Schaltkreislauf Chip Supervisor Programmierbar 8 Kanal 32-LQFP
Spezifikationen ADM1068ASTZ
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Strommanagement (PMIC) | |
| Aufsichtsbehörden | |
| Mfr | Analog Devices Inc. |
| Reihe | Supersequencer® |
| Paket | Tray |
| Typ | Sequenzer |
| Anzahl der überwachten Spannungen | 8 |
| Spannung - Schwellenwert | 8 Auswählbare Schwellenwertkombinationen |
| Ausgabe | Programmierbar |
| Zurücksetzen | - |
| Zurücksetzen von Timeout | - |
| Betriebstemperatur | -40 °C bis 85 °C (TA) |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | 32-LQFP |
| Lieferanten-Gerätepaket | 32 LQFP (7x7) |
| Basisproduktnummer | ADM1068 |
EigenschaftenvonADM1068ASTZ
* Komplete Überwachungs- und Sequenzierungslösung für bis zu 8 Lieferungen
* 8 Versorgungsfehlermelder ermöglichen die Überwachung der Versorgung mit einer Genauigkeit von < 0,5% bei allen Spannungen bei 25°C < 1,0% bei allen Spannungen und Temperaturen
* 4 wählbare Eingangsschwächer ermöglichen die Überwachung der Versorgung auf 14,4 V bei VH 6 V bei VP1 bis VP3 (VPx)
* 4 Doppelfunktions-Eingänge, von VX1 bis VX4 (VXx)
-Hochimpedanz-Eingang zur Versorgung des Fehlermelders mit Schwellenwerten zwischen 0,573 V und 1,375 V Allzwecklogik-Eingang
* 8 programmierbare Treiber-Ausgänge, PDO1 bis PDO8 (PDOx)
- Offener Kollektor mit externer Pull-up-Ausgabe Schub/Pull, angetrieben auf VDDCAP oder VPx
- offener Kollektor mit schwacher Zugkraft auf VDDCAP oder VPx
* Die Sequenzierungsmaschine (SE) implementiert die Zustandsmaschinensteuerung von
* Erzeugnisse der GÜB
- Zustandsänderungen, die von Eingabeereignissen abhängen
- Ermöglicht eine komplexe Steuerung der Bretter
- Steuerung der An- und Abschaltsequenz
- Abwicklung von Fehlerfällen
- Unterbrechen der Erzeugung bei Warnungen
- Die Überwachungsfunktion kann in SE integriert werden
- Programm-Software-Steuerung der Sequenzierung durch SMBus
* Gerät mit dem höchsten von VPx, VH für eine verbesserte Redundanz
* Benutzer-EEPROM: 256 Bytes
* Industrie-Standard 2-Draht-Bus-Schnittstelle (SMBus)
* Garantierte niedrige GDO bei VH, VPx = 1,2 V
* Erhältlich in 32-Lead 7 mm × 7 mm LQFP
BeschreibungenvonADM1068ASTZ
* Zentralbürosysteme
* Server/Router
* Leitungskarten für Mehrspannungssysteme
* DSP/FPGA-Versorgungssequenzierung
* Prüfungen von Grenzvorräten im Kreislauf
Umwelt- und ExportklassifizierungenvonADM1068ASTZ
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 3 (168 Stunden) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
