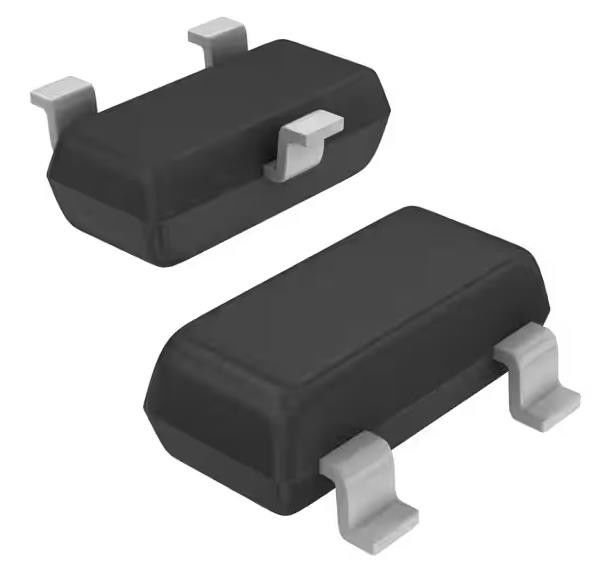

SZMMBZ18VALT1G 25V Klammer 1.6A Ipp Tvs Diodenoberflächenhalter SOT-23-3
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | SZMMBZ18VALT1G |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Kanäle in einer Richtung: | 2 | Spannung - Rückwärtsabstand (Typ): | 14.5V |
|---|---|---|---|
| Spannung - Durchschlag (min): | 17.1V | Spannung - Festklemmen (maximal) @ von Ipp: | 25 V |
| Strom - Spitzenimpuls (10/1000 µs): | 1.6A | Leistung - Spitzenpuls: | 40 W |
| Anwendungen: | Automobilindustrie | Betriebstemperatur: | -55°C | 150°C (TJ) |
Produkt-Beschreibung
SZMMBZ18VALT1G 25V Klammer 1.6A Ipp Tvs Diodenoberflächenhalter SOT-23-3
Spezifikationen SZMMBZ18VALT1G
| TYPE | Beschreibung |
| Kategorie | Schaltkreisschutz |
| Elektrische Spannungsdämpfer (TVS) | |
| TVS-Dioden | |
| Mfr | Ein- und zweimal |
| Reihe | Automobilindustrie, AEC-Q101 |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Typ | Zener |
| Einbahnkanäle | 2 |
| Spannung - Umkehrstand (Typ) | 14.5V |
| Spannung - Ausfall (Min) | 17.1V |
| Spannung - Klemmen (maximal) @ Ipp | 25 V |
| Strom - Spitzenimpuls (10/1000μs) | 1.6A |
| Leistung - Spitzenpuls | 40 W |
| Stromleitungsschutz | - Nein. |
| Anwendungen | Automobilindustrie |
| Kapazität @ Frequenz | - |
| Betriebstemperatur | -55 °C bis 150 °C (TJ) |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | Die Kommission hat die Kommission aufgefordert, die folgenden Maßnahmen zu treffen: |
| Lieferanten-Gerätepaket | SOT-23-3 (TO-236) |
| Basisproduktnummer | SZMMBZ18 |
EigenschaftenvonSZMMBZ18VALT1G
• Das SOT−23-Paket ermöglicht entweder zwei getrennte einseitige Konfigurationen oder eine einzige bidirektionale Konfiguration
• Standard-Zener-Ausfallspannungsbereich − 5,6 V bis 47 V
• Spitzenleistung − 24 oder 40 Watt @ 1,0 ms (einseitig), je Wellenform in Abbildung 6
• ESD-Rating:
- Klasse 3B (> 16 kV) pro Modell des menschlichen Körpers
- Klasse C (> 400 V) je Maschinenmodell
• ESD-Einstufung nach IEC61000-4-2 Stufe 4, ±30 kV Kontaktentladung
• Höchstspannung @ Spitzenimpulsstrom
• Niedriges Leck < 5,0 A
• Entflammbarkeit UL 94 V−0
• SZ-Präfix für Automobil- und andere Anwendungen, für die einzigartige Standort- und Steuerungsänderungsanforderungen erforderlich sind; AEC-Q101 qualifiziert und PPAP-fähig
• Diese Geräte sind Pb-frei und RoHS-konform
BeschreibungenvonSZMMBZ18VALT1G
Diese zweifachen monolithischen Silizium-Zener-Dioden sind für Anwendungen ausgelegt, die eine vorübergehende Überspannungsschutzfähigkeit erfordern.
Umwelt- und ExportklassifizierungenvonSZMMBZ18VALT1G
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 1 (unbegrenzt) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8541.10.0080 |
