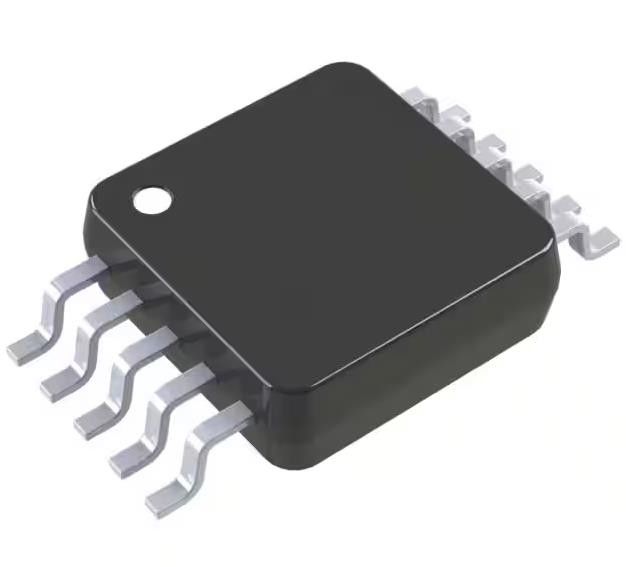

DS1390U-3+ Echtzeituhr (RTC) IC-Uhr/Kalender SPI 10-TFSOP, 10-MSOP
Produktdetails:
| Herkunftsort: | Original |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | DS1390U-3+ |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Typ: | Uhr/Kalender | Eigenschaften: | Alarm, Schaltjahr, Quadratwellen-Ausgang, Trik-Charger |
|---|---|---|---|
| Zeit-Format: | HH: Millimeter: SS: hh (12/24 Stunde) | Datums-Format: | JJ-MILLIMETER-DD-DD |
| Spannungsversorgung: | 2.7V | 3.3V | Spannung - Versorgung, Batterie: | 1.3V ~ 3.7V |
Produkt-Beschreibung
DS1390U-3+ Echtzeituhr (RTC) IC-Uhr/Kalender SPI 10-TFSOP, 10-MSOP
Spezifikationen DS1390U-3+
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Uhrzeit/Zeit | |
| Echtzeituhren | |
| Mfr | Analog Devices Inc./Maxim Integrated |
| Reihe | - |
| Paket | Schlauch |
| Produktstatus | Aktiv |
| Typ | Uhr/Kalender |
| Eigenschaften | Alarm, Schaltjahr, Quadratwellen-Ausgang, Trik-Charger |
| Speichergröße | - |
| Zeitformat | HH:MM:SS:hh (12/24 Stunden) |
| Datumformat | JJ-MM-DD-DD |
| Schnittstelle | SPI |
| Spannung - Versorgung | 2.7V ~ 3.3V |
| Spannung - Versorgung, Batterie | 1.3V ~ 3.7V |
| Strom - Zeitmessung (max) | 125 μA @ 2,7 V ~ 3,3 V |
| Betriebstemperatur | -40 °C bis 85 °C |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | 10-TFSOP, 10-MSOP (0,118", 3,00 mm Breite) |
| Lieferanten-Gerätepaket | 10-uMAX/uSOP |
| Basisproduktnummer | DS1390 |
EigenschaftenvonDS1390U-3+
● Die Echtzeituhr zählt Hundertstel Sekunden, Sekunden, Minuten, Stunden, Tage, Tage, Monate und Jahre mit Schaltjahrskompensation bis 2100
● Ausgangspin konfigurierbar als Unterbrechungs- oder Quadratwelle mit programmierbarer Frequenz von 32,768 kHz, 8,192 kHz, 4,096 kHz oder 1 Hz (nur DS1390/DS1393/ DS1394)
● Ein Alarm zur jeweiligen Tageszeit
● Stromausfallerkennung und Schaltkreis
● Wiederherstellen von Ausgang/Ausgeschaltetem Eingang (DS1391/DS1393)
● Getrennte SQW- und INT-Ausgänge (DS1392)
● Fähigkeit zur Trinkladung
● SPI unterstützt Modus 0 und 2 (DS1394)
● SPI unterstützt Modus 1 und 3 (DS1390/DS1391)
● 3-Draht-Schnittstelle (DS1392/DS1393)
● 4 MHz bei 3,0 V und 3,3 V
● 1MHz bei 1,8 V
● Drei Betriebsspannungen: 1,8 V ± 5%, 3,0 V ± 10% und 2,97 bis 5,5 V (DS1394: 3,3 V ± 10%).
● Industrietemperaturbereich: -40°C bis +85°C
● Anerkannte Unterzeichnerlaboratorien (UL)
Beschreibung der DS1390U-3+
● Handgeräte
● GPS- und Telematikgeräte
● Ein eingebettetes Zeitstempel
● Medizinprodukte
Umwelt- und ExportklassifizierungenvonDS1390U-3+
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 1 (unbegrenzt) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
