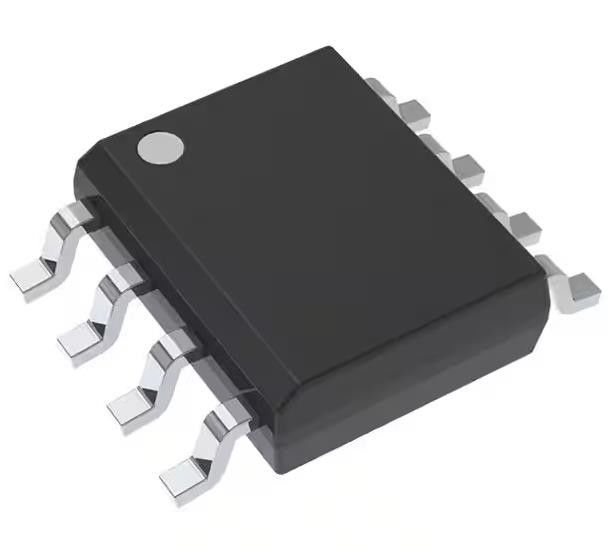

UCC37324DR Integrierter Schaltkreislauf-Chip Niedrigseitiger Gate-Treiber IC Nicht-Invertierbares 8-SOIC
Produktdetails:
| Herkunftsort: | Original |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | UCC37324DR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 3-5 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 1000 |
|
Detailinformationen |
|||
| Gefahrene Konfiguration: | Niedrig-seitig | Kanaltyp: | Unabhängig |
|---|---|---|---|
| Zahl von Fahrern: | 2 | Torart: | N-Kanal, P-Kanal MOSFET |
| Spannung - Versorgung: | 4.5V | 15V | Logik-Spannung - VIL, VIH: | 1V, 2V |
| Gegenwärtig - Höchstleistung (Quelle, Wanne): | 4A, 4A | Anstieg / Fallzeit (Typ): | 20n, 15n |
Produkt-Beschreibung
UCC37324DR Integrierter Schaltkreislauf-Chip Niedrigseitiger Gate-Treiber IC Nicht-Invertierbares 8-SOIC
Spezifikationen Die Kommission wird die folgenden Maßnahmen ergreifen:
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Strommanagement (PMIC) | |
| Torfahrer | |
| Mfr | Texas Instruments |
| Reihe | - |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Produktstatus | Aktiv |
| Antriebskonfiguration | Niedrigseite |
| Kanaltyp | Unabhängig |
| Anzahl der Fahrer | 2 |
| Typ des Tores | N-Kanal, P-Kanal MOSFET |
| Spannung - Versorgung | 4.5V ~ 15V |
| Logische Spannung - VIL, VIH | 1V, 2V |
| Strom - Spitzenleistung (Quelle, Sink) | 4A, 4A |
| Eingabetyp | Nicht umkehrbar |
| Anstieg / Fallzeit (Typ) | 20n, 15n |
| Betriebstemperatur | -55 °C bis 150 °C (TJ) |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | 8-SOIC (0,154", 3,90 mm Breite) |
| Lieferanten-Gerätepaket | 8-SOIC |
| Basisproduktnummer | Die in Absatz 1 genannten Bedingungen gelten nicht. |
Merkmale der Die Kommission wird die folgenden Maßnahmen ergreifen:
• Bi-CMOS-Ausgabearchitektur
• ±4 A Antriebsstrom in der Region des Miller Plateaus
• Konstante Stromversorgung auch bei geringer Versorgungsspannung
• Parallele Ausgänge für höhere Antriebsströme
• Erhältlich im MSOP-PowerPADTM Paket
• TTL/CMOS-Eingänge unabhängig von der Versorgungsspannung
• Industriestandard-Pin-Out
Anwendungen Die Kommission wird die folgenden Maßnahmen ergreifen:
• Stromversorgung im Wechselmodus
• Gleichstromwandler
• Solarumrichter, Motorsteuerung, UPS
Umwelt- und Exportklassifizierungen vonDie Kommission wird die folgenden Maßnahmen ergreifen:
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 1 (unbegrenzt) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
