TPS22901YFPR IC Chip-Schalter/Treiber 1:1 P-Kanal 500mA 4-DSBGA
Produktdetails:
| Herkunftsort: | Original |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | TPS22901YFPR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 3-5 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 1000 |
|
Detailinformationen |
|||
| Anzahl der Ausgänge: | 1 | Verhältnis - Eingang:Ausgang: | 0,042361111 |
|---|---|---|---|
| Ausgabekonfiguration: | Hohe Seite | Ausgabeart: | P-Kanal |
| Schnittstelle: | AN/AUS | Spannung - Last: | 1V | 3.6V |
| Gegenwärtig - Ertrag (maximal): | 500 mA | RDS auf (Art): | 78 mOhm |
Produkt-Beschreibung

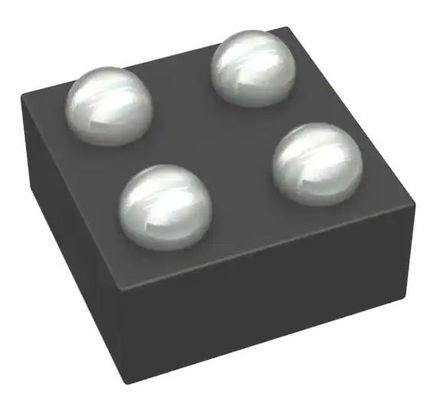

TPS22901YFPR IC Chip-Schalter/Treiber 1:1 P-Kanal 500mA 4-DSBGA
SpezifikationenTPS22901YFPR
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Strommanagement (PMIC) | |
| Stromverteilungsschalter, Lasttreiber | |
| Mfr | Texas Instruments |
| Reihe | - |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Schaltertyp | Allgemeiner Zweck |
| Anzahl der Ausgänge | 1 |
| Verhältnis - Eingang:Ausgang | 0.042361111 |
| Ausgabekonfiguration | Hochseite |
| Ausgabeart | P-Kanal |
| Schnittstelle | Einschalten/Ausschalten |
| Spannung - Last | 1V ~ 3,6V |
| Spannung - Versorgung (Vcc/Vdd) | Nicht erforderlich |
| Strom - Ausgang (maximal) | 500 mA |
| Rds An (Typ) | 78 mOhm |
| Eingabetyp | Nicht umkehrbar |
| Eigenschaften | Schlachtrate kontrolliert |
| Fehlersicherung | - |
| Betriebstemperatur | -40 °C bis 85 °C (TA) |
| Typ der Montage | Oberflächenbefestigung |
| Lieferanten-Gerätepaket | 4-DSBGA |
| Packung / Gehäuse | 4-XFBGA, DSBGA |
| Basisproduktnummer | TPS22901 |
Merkmale der TPS22901YFPR
• Eingebetteter P-Kanal-Lastschalter
• Niedrige Eingangsspannung: 1 V bis 3,6 V
• Einschaltwiderstand (typische Werte)
¥ rON = 78 mΩ bei VIN = 3,6 V
¥ rON = 93 mΩ bei VIN = 2,5 V
¥ rON = 109 mΩ bei VIN = 1,8 V
¥ rON = 146 mΩ bei VIN = 1,2 V
• 500 mA Höchstkontinuierlicher Schaltstrom
• Ruhestrom: 82 nA bei 1,8 V
• Abschaltstrom: 44 nA bei 1,8 V
• Niedrige Steuereingangsschwellen ermöglichen den Einsatz von 1,2-V, 1,8-V, 2,5-V und 3,3-V Logik
• Kontrollierte Schleifgeschwindigkeit zur Vermeidung von Einströmungen
tr = 40 μs bei VIN = 1,8 V (TPS22901/2)
tr = 220 μs bei VIN = 1,8 V (TPS22902B)
• Schnelle Ausgangsentladung (TPS22902/2B)
• ESD-Leistungsprüfung nach JESD 22 2000 V-Modell des menschlichen Körpers (A114-B, Klasse II)
️ 1000-Volt-Ladegerät Modell (C101)
• Vier-Pin-Wafer-Chip-Skala DSBGA-Paket
️ 0,8 mm × 0,8 mm, 0,4 mm Abstand, 0,5 mm Höhe (YFP)
Anwendungen TPS22901YFPR
• Persönliche digitale Assistenten (PDA)
• Mobiltelefone
• GPS-Geräte
• MP3-Player
• Digitalkameras
• Peripherieanschlüsse
• Tragbare Geräte
• HF-Module
Umwelt- und Exportklassifizierungen vonTPS22901YFPR
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 1 (unbegrenzt) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
