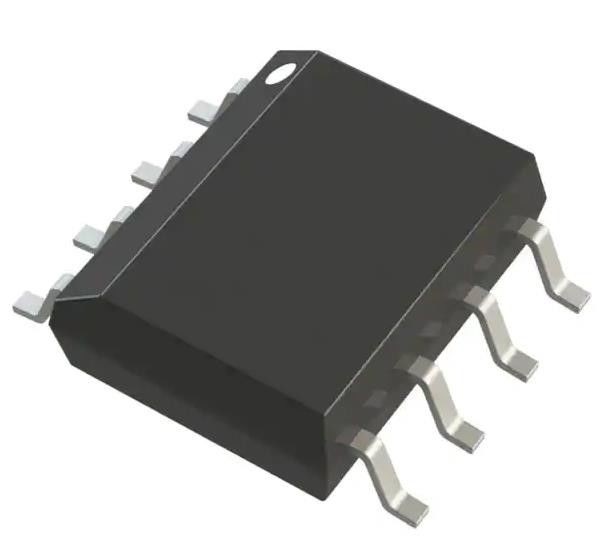

AD797ARZ-REEL Allzweckverstärker 1 Schaltkreis 8-SOIC integrierter Schaltkreis-Chip
Produktdetails:
| Herkunftsort: | Original |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | AD797ARZ-REEL |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 3-5 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 1000 |
|
Detailinformationen |
|||
| Anzahl der Schaltungen: | 1 | Anstiegsgeschwindigkeit: | 20V/µs |
|---|---|---|---|
| Gewinnbandbreitenprodukt: | 110 MHz | -3 dB Bandbreite: | 8 MHz |
| Gegenwärtig - eingegebene Neigung: | 250 nA | Spannung - eingegebener Ausgleich: | µV 25 |
| Strom - Versorgung: | 8,2 mA | Gegenwärtig - Ertrag/Kanal: | 50 MA |
Produkt-Beschreibung
AD797ARZ-REEL Allzweckverstärker 1 Schaltkreis 8-SOIC integrierter Schaltkreis-Chip
SpezifikationenAD797ARZ-REEL
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Linear | |
| Verstärker | |
| Instrumente, OP-Verstärker, Puffer-Verstärker | |
| Mfr | Analog Devices Inc. |
| Reihe | - |
| Paket | Band und Rolle (TR) |
| Produktstatus | Aktiv |
| Typ des Verstärkers | Allgemeiner Zweck |
| Anzahl der Schaltungen | 1 |
| Ausgabeart | - |
| Schlachtungsrate | 20 V/μs |
| Gewinnbandbreitenprodukt | 110 MHz |
| -3 dB Bandbreite | 8 MHz |
| Strom - Eingangsverzerrung | 250 nA |
| Spannung - Eingangsverschiebung | 25 μV |
| Strom - Versorgung | 8.2mA |
| Strom - Ausgang / Kanal | 50 mA |
| Spannung - Versorgungsspanne (Min) | 10 V |
| Spannung - Versorgungsspanne (maximal) | 30 V |
| Betriebstemperatur | -40 °C bis 85 °C |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | 8-SOIC (0,154", 3,90 mm Breite) |
| Lieferanten-Gerätepaket | 8-SOIC |
| Basisproduktnummer | 797 n. Chr. |
Merkmale der AD797ARZ-REEL
* Geräuscharm
* 0,9 nV/√Hz typisches (maximal 1,2 nV/√Hz) Eingangsspannungsgeräusch bei 1 kHz
* 50 nV p-p Eingangsspannungsgeräusch, 0,1 Hz bis 10 Hz
* Niedrige Verzerrung
- 120 dB Gesamtharmonische Verzerrung bei 20 kHz
* Ausgezeichnete AC-Eigenschaften
- 800 ns Absetzzeit auf 16 Bit (10 V-Schritt)
- 110 MHz Bandbreite (G = 1000)
- 8 MHz Bandbreite (G = 10)
- 280 kHz volle Leistungsbreite bei 20 V p-p
- 20 V/μs Schlaggeschwindigkeit
* Ausgezeichnete Gleichstrompräzision
- 80 μV maximale Einstiegsspannung
- 1,0 μV/°C VOS-Drift
* Für Stromversorgungen von ±5 V und ±15 V spezifiziert
* Hochleistungsantrieb von 50 mA
Anwendungen AD797ARZ-REEL
* Professionelle Audiovorverstärker
* IR-, CCD- und Sonarbildsystemen
* Spektrumanalysatoren
* Ultraschallvorverstärker
* Erdbebenmelder
* Σ-Δ ADC/DAC Puffer
Umwelt- und Exportklassifizierungen vonAD797ARZ-REEL
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 1 (unbegrenzt) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.33.0001 |
