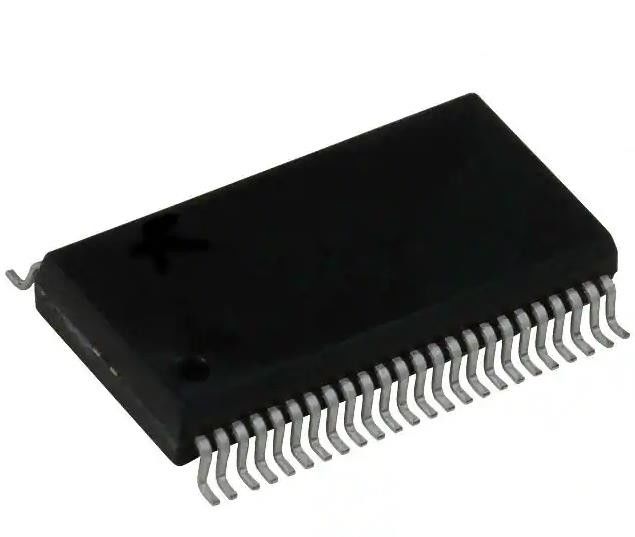

74LVTH162244DGGRG4 Puffer nicht invertierend 4 Element 4 Bit pro Element 3-Zustand Ausgang
Produktdetails:
| Herkunftsort: | Original |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | 74LVTH162244DGGRG4 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 3-5 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 1000 |
|
Detailinformationen |
|||
| Logik-Typ: | Dämpfen Sie ab und Nicht-umwandeln | Anzahl der Elemente: | 4 |
|---|---|---|---|
| Anzahl der Bits pro Element: | 4 | Ausgabeart: | 3-Zustand |
| Strom - Ausgangsleistung hoch, niedrig: | 12mA, 12mA | Spannung - Versorgung: | 2.7V ~ 3.6V |
| Betriebstemperatur: | -40 °C bis 85 °C | Packung / Gehäuse: | 48-TFSOP (0,240", 6,10 mm Breite) |
Produkt-Beschreibung
74LVTH162244DGGRG4 Puffer nicht invertierend 4 Element 4 Bit pro Element 3-Zustand Ausgang
Spezifikationen 74LVTH162244DGGRG4
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Die Logik | |
| Buffer, Treiber, Empfänger und Transceiver | |
| Mfr | Texas Instruments |
| Reihe | 74LVTH. |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Produktstatus | Aktiv |
| Logik-Typ | Buffer, nicht invertierend |
| Anzahl der Elemente | 4 |
| Anzahl der Bits pro Element | 4 |
| Eingabetyp | - |
| Ausgabeart | 3-Staat |
| Strom - Ausgangsleistung hoch, niedrig | 12mA, 12mA |
| Spannung - Versorgung | 2.7V ~ 3.6V |
| Betriebstemperatur | -40 °C bis 85 °C |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | 48-TFSOP (0,240", 6,10 mm Breite) |
| Lieferanten-Gerätepaket | 48-TSSOP |
| Basisproduktnummer | 74LVTH162244 |
Merkmale der 74LVTH162244DGGRG4
•Mitglieder der Texas Instruments WidebusTM Familie
• Die Ausgangsanschlüsse verfügen über gleichwertige Widerstände der 22-Ω-Reihe, so dass keine externen Widerstände erforderlich sind
• Unterstützung des Mixed-Mode-Signalbetriebs (5-V-Eingangs- und Ausgangsspannungen mit 3,3-V-VCC)
• Unterstützung des unregulierten Betriebs der Batterie bis zu 2,7 V
• Typische VOLP (Output Ground Bounce) < 0,8 V bei VCC = 3,3 V, TA = 25°C
• Einschalten und Anschalten 3-Zustand-Unterstützung
• Bus-Halt auf Dateneingaben entfällt die Notwendigkeit für externe Pullup/Pulldown-Widerstände
• Verteilte VCC- und GND-Pins verringern das Hochgeschwindigkeitsschaltgeräusch
• Durchflussarchitektur optimiert das PCB-Layout
• Verriegelungsleistung überschreitet 500 mA pro JESD 17
• ESD-Schutz übersteigt JESD 22
️ 2000-V Modell des menschlichen Körpers (A114-A)
️ 200-Volt-Maschinenmodell (A115-A)
Anwendungen 74LVTH162244DGGRG4
Die "LVTH162244-Geräte sind 16-Bit-Puffer und Leitungsantriebe, die für den Niederspannungs (3,3-V) VCC-Betrieb ausgelegt sind, jedoch eine TTL-Schnittstelle zu einer 5-V-Systemumgebung bereitstellen können.
Umwelt- und Exportklassifizierungen von74LVTH162244DGGRG4
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 1 (unbegrenzt) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
