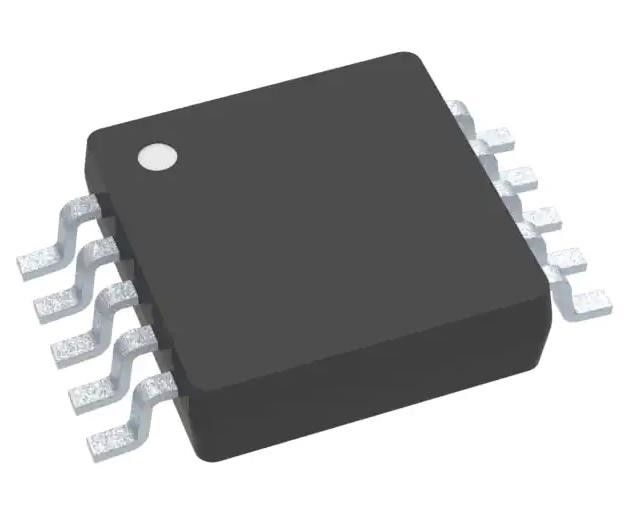

TS5A23157DGSR 2 Schaltkreis Integrierter Schaltkreis Chip IC Schalter 2:1 10Ohm 10-VSSOP
Produktdetails:
| Herkunftsort: | Original |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | TS5A23157DGSR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 3-5 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 1000 |
|
Detailinformationen |
|||
| Schalter-Stromkreis: | SPDT | Multiplexer/Demultiplexer-Schaltung: | 2:01 |
|---|---|---|---|
| Anzahl der Schaltungen: | 2 | Durchlasswiderstand (maximal): | 10Ohm |
| Kanal-zu-Kanal-Zusammenbringen (Δ Ron): | 150mOhm | Spannung - Versorgung, einzeln (V+): | 1,65 V ~ 5,5 V |
| Schalter-Zeit (Tonne, feiner Pinkel) (maximal): | 5.7ns, 3.8ns | -3 dB Bandbreite: | 220 MHz |
| Gebühreneinspritzung: | 7pC | ||
Produkt-Beschreibung
TS5A23157DGSR 2 Schaltkreis Integrierter Schaltkreis Chip IC Schalter 2:1 10Ohm 10-VSSOP
Spezifikationen TS5A23157DGSR
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Schnittstelle | |
| Analogschalter, Multiplexer und Demultiplexer | |
| Mfr | Texas Instruments |
| Reihe | - |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Produktstatus | Aktiv |
| Schaltkreis | SPDT |
| Multiplexer/Demultiplexer-Schaltung | 2:01 |
| Anzahl der Schaltungen | 2 |
| Widerstand im Zustand (maximal) | 10 Ohm |
| Kanal-zu-Kanal-Übereinstimmung (ΔRon) | 150 mOhm |
| Spannung - Versorgung, einzeln (V+) | 1.65V ~ 5,5V |
| Spannung - Versorgung, doppelt (V±) | - |
| Schaltzeit (Tonne, Toff) (maximal) | 5.7ns, 3.8ns |
| -3 dB Bandbreite | 220 MHz |
| Injektion der Ladung | 7pC |
| Kanalkapazität (CS (ausgeschaltet), CD (ausgeschaltet)) | 5.5pF |
| Strom - Leckage (IS(ausgeschaltet)) (maximal) | 1 μA |
| Überspannung | -66 dB @ 10MHz |
| Betriebstemperatur | -40 °C bis 85 °C (TA) |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | 10-TFSOP, 10-MSOP (0,118", 3,00 mm Breite) |
| Lieferanten-Gerätepaket | 10-VSSOP |
| Basisproduktnummer | TS5A23157 |
Merkmale derTS5A23157DGSR
• Niedriger Einsatzwiderstand (15 Ω bei 125°C)
• Betrieb bei 125°C
• Die Steuereingänge sind 5-Volt tolerant
• Spezifizierte Unterbrechung vor der Fertigung
• Niedrigladungsinjektion
• Ausgezeichnete Übereinstimmung der Einschaltwiderstände
• Niedrige Harmonische Verzerrung
• 1,8-Volt bis 5,5-Volt-Einfachversorgung
• Schließleistung übersteigt 100 mA pro JESD 78, Klasse II
• ESD-Leistung nach JESD 22 geprüft
️ 2000-V Modell des menschlichen Körpers (A114-B, Klasse II)
️ 1000-Volt-Ladegerät Modell (C101)
AnwendungenTS5A23157DGSR
• Probe- und Halte-Schaltkreise
• Batteriebetriebene Geräte
• Audio- und Video-Signalvermittlung
• Kommunikationskreise
Umwelt- und Exportklassifizierungen vonTS5A23157DGSR
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 1 (unbegrenzt) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
