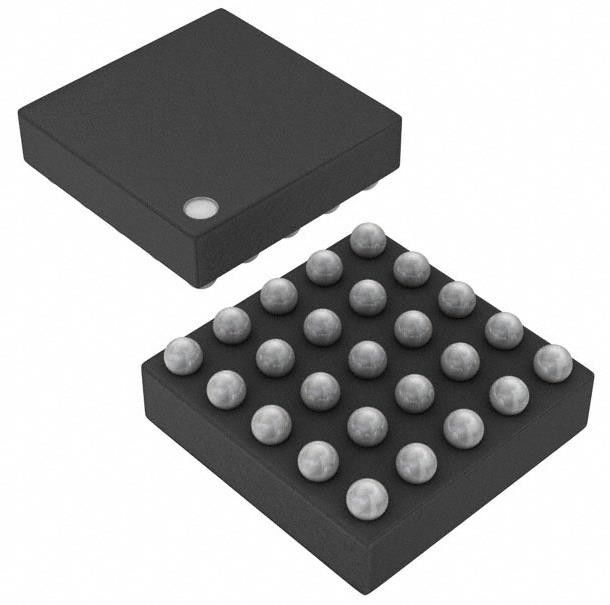

BQ25120AYFPR Ladegerät Integrierter Schaltkreis Chip IC Lithium-Ionen/Polymer 25-DSBGA
Produktdetails:
| Herkunftsort: | Original |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | BQ25120AYFPR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 3-5 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 1000 |
|
Detailinformationen |
|||
| Batteriechemie: | Lithium-Ionen/Polymer | Anzahl der Zellen: | 1 |
|---|---|---|---|
| Strom - Laden: | Konstant - Programmierbar | Programmierbare Funktionen: | Strom |
| Fehlersicherung: | Übertemperatur, Überspannung, Kurzschluss | Ladestrom – max: | 300 mA |
| Batterie-Satz-Spannung: | 4.2V | Spannung - Versorgung (maximal): | 5.5V |
| Schnittstelle: | I2C | ||
Produkt-Beschreibung
BQ25120AYFPR Ladegerät Integrierter Schaltkreis Chip IC Lithium-Ionen/Polymer 25-DSBGA
Spezifikationen BQ25120AYFPR
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Strommanagement (PMIC) | |
| Batterieladegeräte | |
| Mfr | Texas Instruments |
| Reihe | - |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Produktstatus | Aktiv |
| Batteriechemie | Lithium-Ionen/Polymer |
| Anzahl der Zellen | 1 |
| Strom - Aufladen | Konstante - Programmierbar |
| Programmierbare Eigenschaften | Strom |
| Fehlersicherung | Übertemperatur, Überspannung, Kurzschluss |
| Aufladeströmung - Max. | 300 mA |
| Batteriepackspannung | 4.2V |
| Spannung - Versorgung (maximal) | 5.5V |
| Schnittstelle | I2C |
| Betriebstemperatur | -40 °C bis 125 °C (TJ) |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | Einheitliche Datenbank |
| Lieferanten-Gerätepaket | 25-DSBGA |
| Basisproduktnummer | BQ25120 |
Merkmale derBQ25120AYFPR
• Verlängert die Betriebsdauer zwischen den Ladungen
Konfigurerbarer Buck-Regulator mit 300 mA (1.8-Volt Standard)
- 700 nA (typisch) IQ mit aktiviertem Buck-Wandler (keine Belastung)
Konfigurerbarer Lastschalter oder 100mA LDO-Ausgang (Standardlastschalter)
️ bis zu 300 mA Ladestrom für schnelles Laden
- 0,5% Genaue Regulierung der Batteriespannung (konfigurierbar von 3,6 V bis 4,65 V in 10-mV-Schritten)
Konfigurierbarer Endstrom bis 500 μA
Einfacher Spannungsmonitor für Batterien
• Eine hochintegrierte Lösung mit geringem Fußabdruck
¢ 2,5 mm x 2,5 mm WCSP-Paket und 6 externe Komponenten für eine minimale Lösung
– Push-Button Wake-Up and Reset with Adjustable Timers
¢ Stromwegmanagement für die Versorgung des Systems und das Laden der Batterie
️ Power Path Management ermöglicht <50 nA Schiffsmodus Batterie Stillstrom für längste Haltbarkeit
- Batterie-Ladegerät funktioniert ab 3,4 V - 5,5 VIN (5,5 V OVP / 20 V Toleranz)
️ Spezielle Pins für Eingangsstromgrenze, Ladestrom, Endstrom und Status-Ausgang
• I2C-Kommunikationskontrolle
️ Ladespannung und -strom
Befristungsschwelle
– Input Current Limit
¢ VINDPM-Schwelle
️ Timeroptionen
Steuerung des Lastschalters
Kontrollen für Störungen aufgrund von Störungen und Status
Anpassung der Systemausgangsspannung
Anpassung der LDO-Ausgangsspannung
AnwendungenBQ25120AYFPR
• Smart Watches und andere tragbare Geräte
• Fitnesszubehör
• Gesundheitsüberwachung medizinisches Zubehör
• Wiederaufladbare Spielzeuge
Umwelt- und Exportklassifizierungen vonBQ25120AYFPR
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 1 (unbegrenzt) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
