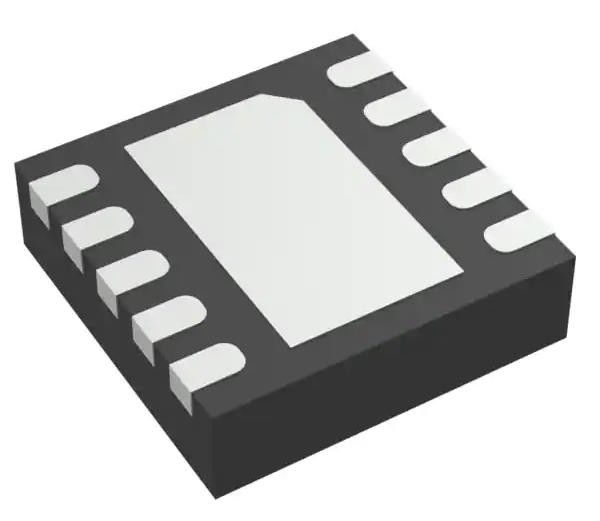

TPS62302DRCR Buck Schaltregulator IC Positiv fest 1.6V 1 Ausgang 500mA
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | TPS62302DRCR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 3-5 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 1000 |
|
Detailinformationen |
|||
| Ausgabeart: | Festgestellt | Anzahl der Ausgänge: | 1 |
|---|---|---|---|
| Spannung - Eingang (Min): | 2.7V | Spannung - Eingang (maximal): | 6V |
| Spannung - Ausgang (Min/Fest): | 1.6V | Strom - Ausgang: | 500 mA |
| Frequenz - Wechseln: | 3MHZ | Betriebstemperatur: | -40 °C bis 85 °C (TA) |
Produkt-Beschreibung
TPS62302DRCR Buck Schaltregulator IC Positiv fest 1.6V 1 Ausgang 500mA
Spezifikationen TPS62302DRCR
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Strommanagement (PMIC) | |
| Spannungsregler - Gleichspannungsschalter | |
| Mfr | Texas Instruments |
| Reihe | - |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Produktstatus | Aktiv |
| Funktion | Schritt nach unten |
| Ausgabekonfiguration | Positiv |
| Topologie | - Was ist los? |
| Ausgabeart | Festgestellt |
| Anzahl der Ausgänge | 1 |
| Spannung - Eingang (Min) | 2.7V |
| Spannung - Eingang (maximal) | 6V |
| Spannung - Ausgang (Min/Fest) | 1.6V |
| Spannung - Ausgang (maximal) | - |
| Strom - Ausgang | 500 mA |
| Frequenz - Wechseln | 3 MHz |
| Synchronen Berichterstatter | - Ja, das ist es. |
| Betriebstemperatur | -40 °C bis 85 °C (TA) |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | 10-VFDFN exponiertes Pad |
| Lieferanten-Gerätepaket | 10-VSON (3x3) |
| Basisproduktnummer | TPS62302 |
Merkmale derTPS62302DRCR
* Bis zu 93% Effizienz bei 3-MHz-Betrieb
* bis zu 500 mA Ausgangsstrom bei V, = 2,7 V
* 3-MHz Festfrequenzbetrieb
* Best in der Klasse Last und Leitung Transient
* Vollständige 1-mm-Komponentenprofillösung
* -0,5% 1 +1,3% PWM Gleichspannungsgenauigkeit über Temperatur
* 35-ns Mindestzeit
* Betrieb im Energiesparmodus bei leichten Lastströmen
* Feststehende und einstellbare Ausgangsspannung
* Nur 86-uA Stillstrom
* 100% Arbeitszyklus für den niedrigsten Ausfall
* Synchronisierbar auf der Flucht mit dem externen Uhrsignal
* Integrierte Active Power-Down-Sequenzierung (nur TPS6232x)
* Erhältlich in einer 10-Pin QFN (3 x 3 mm), 8-PinNanoFreerm und NanoStarrm (CSP) Verpackung
AnwendungenTPS62302DRCR
* Mobiltelefone und Smartphones
* WLAN- und Bluetooth-Anwendungen
* Mikro-DC-DC-Wandlermodule
* PDAs, Taschen-PCs, USB-basierte DSL-Modems
* Digitale Kameras
Umwelt- und Exportklassifizierungen vonTPS62302DRCR
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 2 (1 Jahr) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
