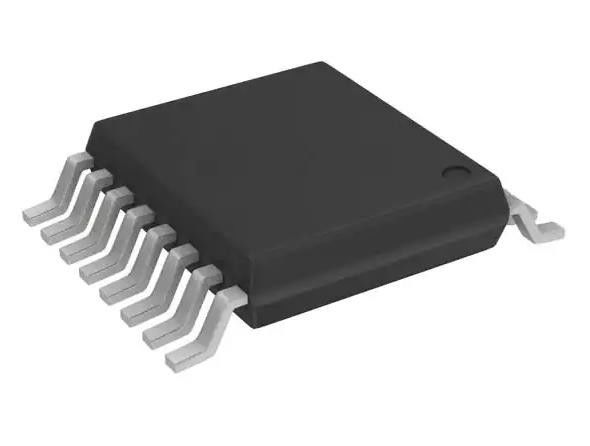

DS2762AE+025/T&R Integrierter Schaltkreis Chip Batteriemonitor IC Lithium Ion 16-TSSOP
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | DS2762AE+025/T&R |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 3-5 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 1000 |
|
Detailinformationen |
|||
| Funktion: | Batterie-Monitor | Batteriechemie: | Lithium-Ionen |
|---|---|---|---|
| Fehlersicherung: | Über Strom über/unter Spannung, Kurzschluss | Schnittstelle: | 1-Wire |
| Betriebstemperatur: | -20°C | 70°C (TA) | Typ der Montage: | Oberflächenbefestigung |
| Lieferanten-Gerätepaket: | 16-TSSOP | ||
Produkt-Beschreibung
DS2762AE+025/T&R Integrierter Schaltkreis Chip Batteriemonitor IC Lithium Ion 16-TSSOP
Spezifikationen DS2762AE+025/T&R
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Strommanagement (PMIC) | |
| Batteriemanagement | |
| Mfr | Analog Devices Inc./Maxim Integrated |
| Reihe | - |
| Paket | Band und Rolle (TR) |
| Produktstatus | Veraltet |
| Funktion | Batteriemonitor |
| Batteriechemie | Lithium-Ionen |
| Anzahl der Zellen | - |
| Fehlersicherung | Überstrom, Überspannung/Unterspannung, Kurzschluss |
| Schnittstelle | Ein Draht |
| Betriebstemperatur | -20 °C bis 70 °C (TA) |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | 16-TSSOP (0,173", 4,40 mm Breite) |
| Lieferanten-Gerätepaket | 16-TSSOP |
| Basisproduktnummer | DS2762 |
Merkmale derDS2762AE+025/T&R
Li+-Sicherheitsschaltung
- Überspannungsschutz
- Schutz vor Überstrom/Kurzschluss
- Unterspannungsschutz
Host wird benachrichtigt, wenn der akkumulierte Strom oder die Temperatur die vom Benutzer auswählbaren Grenzwerte überschreitet
0V Akkuwiederherstellungsladung
Erhältlich in zwei Konfigurationen:
- Ein interner 25m Sensorwiderstand.
- Externer benutzerwählbarer Sinneswiderstand
Aktuelle Messung
- 12-Bit-Bidirectional-Messung
- Konfiguration des internen Sensorwiderstands:
- 0,625mA LSB und ±1,9A Dynamischer Bereich
- Außensinn-Widerstandskonfiguration:
- 15,625 V LSB und ± 64 mV Dynamischer Bereich
Aktuelle Akkumulation
- Interner Sensor Widerstand: 0,25 mAhr LSB
- Äußerer Sensor Widerstand: 6,25 Vhr LSB
Spannungsmessung mit einer Auflösung von 4,88 mV
Temperaturmessung mit integriertem Sensor mit einer Auflösung von 0,125 °C
Unterstützung von System-Strommanagement- und -Steuerungsfunktionen
32 Bytes verriegelbarer EEPROM
16 Bytes von SRAM für allgemeine Zwecke
Dallas 1-Wire®
- Schnittstelle mit eindeutiger 64-Bit-Gerätadresse
Niedriger Stromverbrauch:
- Aktiver Strom: 60A Typ, maximal 90A
- Schlafstrom: 1A Typ, maximal 2A
AnwendungenDS2762AE+025/T&R
* PDAs
* Mobiltelefone/Smartphones
* Digitale Kameras
Umwelt- und Exportklassifizierungen vonDS2762AE+025/T&R
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 1 (unbegrenzt) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
