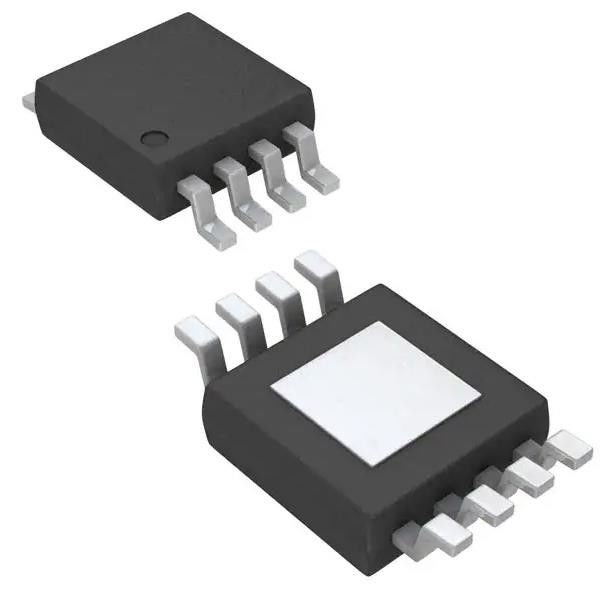

TPA2005D1DGNR Integrierter Schaltkreisverstärker IC 1-Kanal (Mono) Klasse D 8-HVSSOP
Produktdetails:
| Herkunftsort: | Original |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | TPA2005D1DGNR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 3-5 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 1000 |
|
Detailinformationen |
|||
| Typ: | Klasse D | Ausgabeart: | 1-Kanal (Mono) |
|---|---|---|---|
| Max Output Power x kanalisiert @ Last: | 1.45W x 1 @ 8Ohm | Spannung - Versorgung: | 2.5V ~ 5.5V |
| Eigenschaften: | Differenzialer Input, Kurzschluss und Wärmeschutz, Abschaltung | Betriebstemperatur: | -40 °C bis 85 °C (TA) |
| Lieferanten-Gerätepaket: | 8-HVSSOP | ||
Produkt-Beschreibung
TPA2005D1DGNR Integrierte Schaltkreisverstärker IC 1-Kanal (Mono) Klasse D 8-HVSSOP
Spezifikationen TPA2005D1DGNR
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Linear | |
| Verstärker | |
| Audioverstärker | |
| Mfr | Texas Instruments |
| Reihe | - |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Produktstatus | Aktiv |
| Typ | Klasse D |
| Ausgabeart | Einkanal (Mono) |
| Maximale Ausgangsleistung x Kanäle @ Last | 1.45 W x 1 @ 8 Ohm |
| Spannung - Versorgung | 2.5V ~ 5.5V |
| Eigenschaften | Differential-Eingänge, Kurzschluss- und Wärmeschutz, Abschaltung |
| Typ der Montage | Oberflächenbefestigung |
| Betriebstemperatur | -40 °C bis 85 °C (TA) |
| Lieferanten-Gerätepaket | 8-HVSSOP |
| Packung / Gehäuse | 8-TSSOP, 8-MSOP (0,118", 3,00 mm Breite) Exposed Pad |
| Basisproduktnummer | TPA2005 |
Merkmale derTPA2005D1DGNR
* 1,4 W in 8 Q aus einer 5 V-Versorgung bei THD = 10% (Typ)
* Maximale Akkulaufzeit und minimale Hitze
- Effizienz mit einem 8-Q Lautsprecher:
- 84% bei 400 mW
- 79% bei 100 mW
- 2,8 mA Stillstrom
- 0,5-A Abschaltstrom
* in der Lage, ein Fahrzeug zu fahren und
- 8-Q-Lautsprecher (2,5 V s Vop s 5,5 V) und
- 4-Q-Lautsprecher (2,5 V s Vop s 4,2 V)
* Nur drei äußere Komponenten
- Optimierte PWM-Ausgangsphase eliminiert LCO-Ausgangsfilter
- Intern generierte 250-kHz-Schaltfrequenz eliminiert Kondensator und Widerstand
- Verbesserte PSRR (-71 dB bei 217 Hz) und breite Versorgungsspannung (2,5 V bis 5,5 V)
- Volldifferenzielle Desian reduziert die RF-Rectifikation und eliminiert den Bypass-Kondensator
- Die verbesserte CMRR eliminiert zwei Eingangskopplungskondensatoren
* Platzersparnispaket
- 3 mm x 3 mm QFN-Packung (DRB)
- 2,5 mm x 2,5 mm MicroStar JuniorTM BGAP Packung (ZQY)
- 3 mm x 5 mm MSOP PowerPADTM Paket (DGN)
* Verwenden Sie TPA2006D1 für die 1,8 V-Logikkompatibilität auf dem Shutdown Pin
AnwendungenTPA2005D1DGNR
Ideal für drahtlose oder mobile Handsets und PDAs
Umwelt- und Exportklassifizierungen vonTPA2005D1DGNR
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 1 (unbegrenzt) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.33.0001 |
