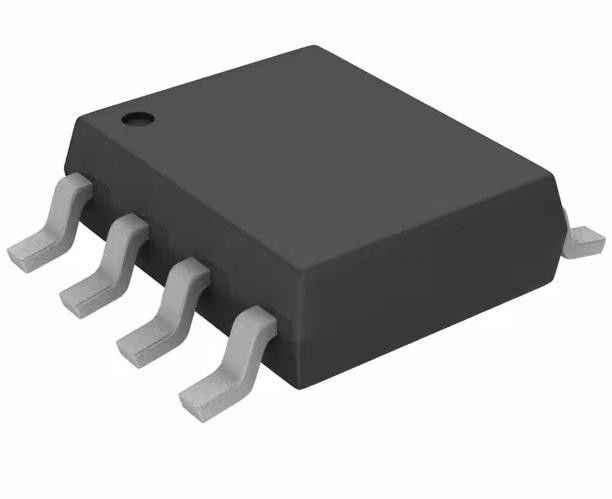

TC7W00FU NAND Gate Integrierter Schaltkreislauf Chip IC 2 Kanal 8-SSOP
Produktdetails:
| Herkunftsort: | Original |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | TC7W00FU |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 3-5 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 1000 |
|
Detailinformationen |
|||
| Logik-Typ: | NAND Gate | Anzahl der Schaltungen: | 2 |
|---|---|---|---|
| Zahl von Input: | 2 | Spannung - Versorgung: | 2V | 6V |
| Gegenwärtig - bewegungslos (maximal): | 1 µA | Gegenwärtig - Ertrag hoch, niedrig: | 5.2mA, 5.2mA |
| Eingegebener logischer Zustand - Tief: | 0,5 V ~ 1,8 V | Eingegebener logischer Zustand - hoch: | 1.5V | 4.2V |
| Max. Laufzeitverzögerung bei V, Max. CL: | 13ns @ 6V, 50pF | Betriebstemperatur: | -40 °C bis 85 °C |
Produkt-Beschreibung
TC7W00FU NAND Gate Integrierter Schaltkreislauf Chip IC 2 Kanal 8-SSOP
SpezifikationenTC7W00FU
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Die Logik | |
| Toren und Inverter | |
| Mfr | Toshiba Halbleiter und Speicher |
| Reihe | TC7W |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Logik-Typ | NAND-Gate |
| Anzahl der Schaltungen | 2 |
| Anzahl der Eingaben | 2 |
| Eigenschaften | - |
| Spannung - Versorgung | 2V bis 6V |
| Strom - Stillstand (maximal) | 1 μA |
| Strom - Ausgangsleistung hoch, niedrig | 5.2mA, 5.2mA |
| Eingabe Logik Ebene - niedrig | 0.5V ~ 1.8V |
| Eingabe Logik-Ebene - hoch | 1.5V ~ 4.2V |
| Maximale Verzögerung der Vermehrung @ V, maximale CL | 13ns @ 6V, 50pF |
| Betriebstemperatur | -40 °C bis 85 °C |
| Typ der Montage | Oberflächenbefestigung |
| Lieferanten-Gerätepaket | 8-SSOP |
| Packung / Gehäuse | 8-TSSOP, 8-MSOP (0,110", 2,80 mm Breite) |
| Basisproduktnummer | 7W00 |
Merkmale derTC7W00FU
• Hochgeschwindigkeit: tpd = 6ns (typisch) bei VCC = 5V
• Niedrige Leistungsaufnahme: ICC = 1μA (max) bei Ta = 25°C
• Hohe Geräuschdichtigkeit: VNIH = VNIL = 28% VCC (min)
• Ausgangsantrieb: 10 LSTTL-Ladungen
• Symmetrische Ausgangsimpedanz:
• Ausgeglichene Verzögerungen bei der Vermehrung: tpLH
• Breiter Betriebsspannungsbereich: VCC = 2 bis 6 V
Umwelt- und Exportklassifizierungen vonTC7W00FU
| ZEITEN | Beschreibung |
| RoHS-Status | RoHS-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 1 (unbegrenzt) |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
