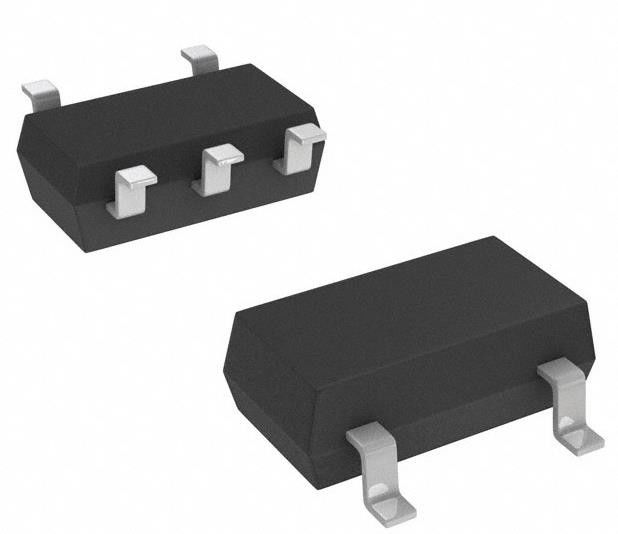

TC7S14FU Integrierter Schaltkreislauf Chip Inverter IC 1 Kanal Schmitt Trigger 5-SSOP
Produktdetails:
| Herkunftsort: | Original |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | TC7S14FU |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 3-5 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 1000 |
|
Detailinformationen |
|||
| Logik-Typ: | Wechselrichter | Anzahl der Schaltungen: | 1 |
|---|---|---|---|
| Zahl von Input: | 1 | Eigenschaften: | Schmitt-Trigger |
| Spannung - Versorgung: | 2V | 6V | Gegenwärtig - bewegungslos (maximal): | 1 µA |
| Gegenwärtig - Ertrag hoch, niedrig: | 2.6mA, 2.6mA | Eingegebener logischer Zustand - Tief: | 0.3V | 1.5V |
| Eingegebener logischer Zustand - hoch: | 1.5V | 4.2V | Max. Laufzeitverzögerung bei V, Max. CL: | 17ns @ 6V, 50pF |
Produkt-Beschreibung
TC7S14FU Integrierter Schaltkreislauf Chip Inverter IC 1 Kanal Schmitt Trigger 5-SSOP
SpezifikationenTC7S14FU
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Die Logik | |
| Toren und Inverter | |
| Mfr | Toshiba Halbleiter und Speicher |
| Reihe | TC7S |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Logik-Typ | Inverter |
| Anzahl der Schaltungen | 1 |
| Anzahl der Eingaben | 1 |
| Eigenschaften | Schmitt Trigger |
| Spannung - Versorgung | 2V bis 6V |
| Strom - Stillstand (maximal) | 1 μA |
| Strom - Ausgangsleistung hoch, niedrig | 20,6 mA, 2,6 mA |
| Eingabe Logik Ebene - niedrig | 0.3V ~ 1,5V |
| Eingabe Logik-Ebene - hoch | 1.5V ~ 4.2V |
| Maximale Verzögerung der Vermehrung @ V, maximale CL | 17ns @ 6V, 50pF |
| Betriebstemperatur | -40 °C bis 85 °C |
| Typ der Montage | Oberflächenbefestigung |
| Lieferanten-Gerätepaket | 5-SSOP |
| Packung / Gehäuse | 5-TSSOP, SC-70-5, SOT-353 |
| Basisproduktnummer | 7S14 |
Merkmale derTC7S14FU
• Hochgeschwindigkeit: tpd = 11 ns (typisch) bei VCC = 5 V
• Niedrige Leistungsauflösung: ICC = 1 μA (max) bei Ta = 25°C
• Hohe Geräuschdichtigkeit: VH = 1,1 V bei VCC = 5 V
• Ausgangsantriebsfähigkeit: 5 LSTTL
• Symmetrische Ausgangsimpedanz:
• Ausgeglichene Verzögerungen der Verbreitung: tpLH ∼− tpHL
• Breiter Betriebsspannungsbereich: VCC (op) = 2 bis 6 V
AnwendungenTC7S14FU
Der TC7S14 ist ein Hochgeschwindigkeits-Schmitt-C2MOS-Wechselrichter, der mit Silizium-Gate-C2MOS-Technologie hergestellt wurde.
Umwelt- und Exportklassifizierungen vonTC7S14FU
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 1 (unbegrenzt) |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
