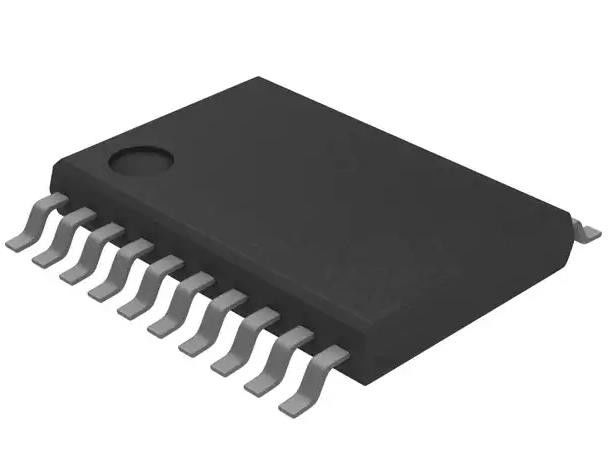

TC74VHCT245AFT Empfänger ohne Umkehrung 1 Element 8 Bit pro Element 3-Zustand
Produktdetails:
| Herkunftsort: | Original |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | TC74VHCT245AFT |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 3-5 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 1000 |
|
Detailinformationen |
|||
| Logik-Typ: | Transceiver, Nicht-wandelnd um | Anzahl der Elemente: | 1 |
|---|---|---|---|
| Anzahl der Bits pro Element: | 8 | Ausgabeart: | 3-Zustand |
| Gegenwärtig - Ertrag hoch, niedrig: | 8mA, 8mA | Spannung - Versorgung: | 4.5V ~ 5.5V |
| Betriebstemperatur: | -40 °C bis 85 °C (TA) | Lieferanten-Gerätepaket: | 20-TSSOP |
Produkt-Beschreibung
TC74VHCT245AFT Empfänger ohne Umkehrung 1 Element 8 Bit pro Element 3-Zustand
SpezifikationenTC74VHCT245AFT
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Die Logik | |
| Buffer, Treiber, Empfänger und Transceiver | |
| Mfr | Toshiba Halbleiter und Speicher |
| Reihe | TC74VHCT |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Produktstatus | Veraltet |
| Logik-Typ | Transceiver, nicht invertierend |
| Anzahl der Elemente | 1 |
| Anzahl der Bits pro Element | 8 |
| Eingabetyp | - |
| Ausgabeart | 3-Staat |
| Strom - Ausgangsleistung hoch, niedrig | 8mA, 8mA |
| Spannung - Versorgung | 4.5V ~ 5.5V |
| Betriebstemperatur | -40 °C bis 85 °C (TA) |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | 20-TSSOP (0,173", 4,40 mm Breite) |
| Lieferanten-Gerätepaket | 20-TSSOP |
| Basisproduktnummer | 74VHCT245 |
Merkmale derTC74VHCT245AFT
• Hochgeschwindigkeit: tpd = 4,9 ns (typisch) bei VCC = 5 V
• Niedrige Leistungsauslösung: ICC = 4 μA (max) bei Ta = 25°C
• Kompatibel mit TTL-Ausgängen: VIL = 0,8 V (max) VIH = 2,0 V (min)
• An allen Eingängen und Ausgängen ist ein Abschaltschutz vorgesehen.
• Ausgeglichene Verzögerungen der Verbreitung: tpLH ∼
- tpHL
• Niedriges Geräusch: VOLP = 1,6 V (max)
• Pin und Funktion kompatibel mit der 74er Serie (74AC/HC/F/ALS/LS usw.) Typ 245.
AnwendungenTC74VHCT245AFT
Der TC74VHCT245A ist ein fortschrittlicher Hochgeschwindigkeits-CMOS OCTAL BUS TRANSCEIVER, der mit der Silicon Gate C2MOS-Technologie hergestellt wurde.Es erreicht den Hochgeschwindigkeitsbetrieb ähnlich wie der gleichwertige Bipolar Schottky TTL bei gleichzeitiger Aufrechterhaltung der CMOS-Niedrigleistungsabgabe.
Umwelt- und Exportklassifizierungen vonTC74VHCT245AFT
| ZEITEN | Beschreibung |
| Feuchtigkeitsempfindlichkeit (MSL) | 1 (unbegrenzt) |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
