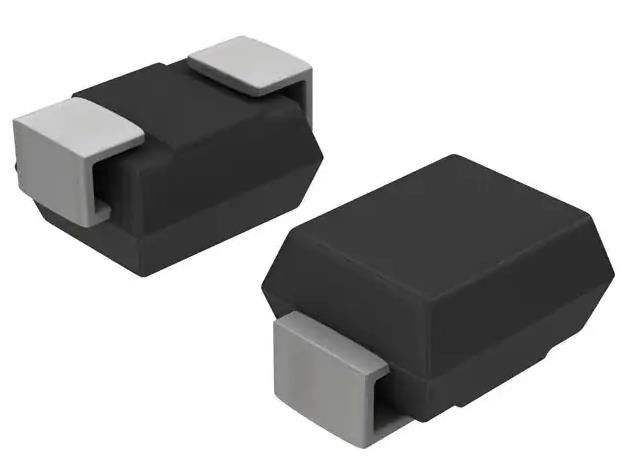

SZ1SMB26AT3G 42.1V Klammer 14.2A Ipp Tvs Diodenoberflächenhalter SMB
Produktdetails:
| Herkunftsort: | Original |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | SZ1SMB26AT3G |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 3-5 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 1000 |
|
Detailinformationen |
|||
| Typ: | Zener | Kanäle in einer Richtung: | 1 |
|---|---|---|---|
| Spannung - Rückwärtsabstand (Typ): | 26V | Spannung - Durchschlag (min): | 28,9 V |
| Spannung - Festklemmen (maximal) @ von Ipp: | 42,1 V | Strom - Spitzenimpuls (10/1000 µs): | 14.2A |
| Leistung - Spitzenpuls: | 600W | Anwendungen: | Automobilindustrie |
| Kapazitanz-@ Frequenz: | 630 pF @ 1MHz | Betriebstemperatur: | -65°C | 150°C (TJ) |
Produkt-Beschreibung
SZ1SMB26AT3G 42.1V Klammer 14.2A Ipp Tvs Diodenoberflächenhalter SMB
SpezifikationenSZ1SMB26AT3G
| TYPE | Beschreibung |
| Kategorie | Schaltkreisschutz |
| Elektrische Spannungsdämpfer (TVS) | |
| TVS-Dioden | |
| Mfr | Ich bin nicht derjenige, der das Problem hat. |
| Reihe | Automobilindustrie, AEC-Q101 |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Produktstatus | Aktiv |
| Typ | Zener |
| Einbahnkanäle | 1 |
| Spannung - Umkehrstand (Typ) | 26 V |
| Spannung - Ausfall (Min) | 28.9V |
| Spannung - Klemmen (maximal) @ Ipp | 42.1V |
| Strom - Spitzenimpuls (10/1000μs) | 14.2A |
| Leistung - Spitzenpuls | 600 W |
| Stromleitungsschutz | - Nein. |
| Anwendungen | Automobilindustrie |
| Kapazität @ Frequenz | 630 pF @ 1MHz |
| Betriebstemperatur | -65 °C ~ 150 °C (TJ) |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | DO-214AA, SMB |
| Lieferanten-Gerätepaket | Kleine und mittlere Unternehmen |
| Basisproduktnummer | 1KMU |
Merkmale derSZ1SMB26AT3G
■ Zener-Transient-Überspannungsdämpfer
■ Betriebsspitzenumfang der umgekehrten Spannung − 5,0 V bis 170 V für einseitige und 10 V bis 75 V für bidirektionale Spannungen
■ Standardausfallspannungsbereich
-6,4 V bis 209 V für einseitige, 11,1 V bis 92,07 V für bidirektionale
■ Spitzenleistung − 600 W @ 1,0 ms
■ ESD-Klasse 3 (> 16 kV) pro menschlichem Körpermodell
■ Höchstspannung der Klemme @ Spitzenimpulsstrom
■ Leckage von < 5,0 μA über 10 V
■ für den Typenschutz UL 497B bestimmt
■ Reaktionszeit ist typischerweise < 1,0 ns
■ Pb-frei bedeutet, dass die Verbindung der zweiten Ebene Pb-frei ist und das Endmaterial Zinn ist (IPC/JEDEC J-STD609A.01)
■ SZ Präfix für Automobil- und andere Anwendungen, für die einzigartige Standort- und Steuerungsänderungsanforderungen erforderlich sind; AEC-Q101 qualifiziert und PPAP-fähig
AnwendungenSZ1SMB26AT3G
Die SZ1SMB-Reihe soll spannungsempfindliche Komponenten vor Hochspannungs- und Hochenergie-Transienten schützen.
Umwelt- und Exportklassifizierungen vonSZ1SMB26AT3G
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 1 (unbegrenzt) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8541.10.0080 |
