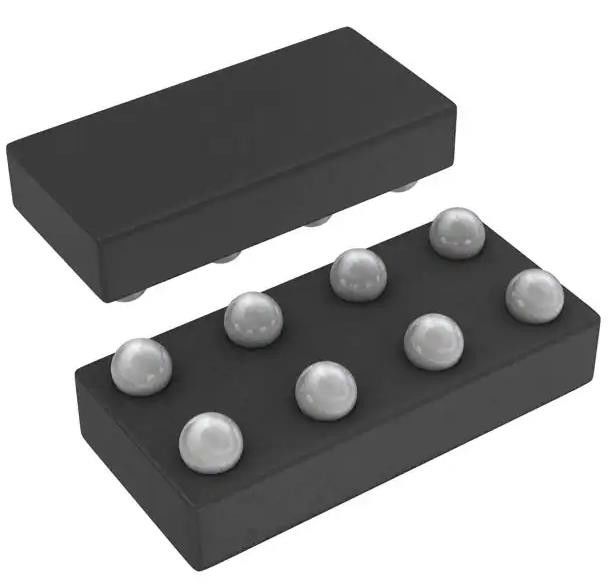

SN74LVC2G08YZPR UND integrierte Schaltkreischip-Gate IC 2 Kanal 8-DSBGA (1.9x0.9)
Produktdetails:
| Herkunftsort: | Original |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | SN74LVC2G08YZPR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 3-5 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 1000 |
|
Detailinformationen |
|||
| Logik-Typ: | UND Tor | Anzahl der Schaltungen: | 2 |
|---|---|---|---|
| Zahl von Input: | 2 | Spannung - Versorgung: | 1,65 V ~ 5,5 V |
| Gegenwärtig - bewegungslos (maximal): | µA 10 | Gegenwärtig - Ertrag hoch, niedrig: | 32 mA, 32 mA |
| Max. Laufzeitverzögerung bei V, Max. CL: | 3.8ns @ 5V, 50pF | Eingegebener logischer Zustand - Tief: | 0.7V | 0.8V |
| Eingegebener logischer Zustand - hoch: | 1.7V | 2V | Betriebstemperatur: | -40 °C bis 85 °C |
Produkt-Beschreibung
SN74LVC2G08YZPR UND integrierte Schaltkreischip-Gate IC 2 Kanal 8-DSBGA (1.9x0.9)
SpezifikationenDer Begriff "Forschung" ist in der Verordnung (EG) Nr. 1907/2006 zu verstehen.
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Die Logik | |
| Toren und Inverter | |
| Mfr | Texas Instruments |
| Reihe | 74LVC |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Produktstatus | Aktiv |
| Logik-Typ | AND-Tor |
| Anzahl der Schaltungen | 2 |
| Anzahl der Eingaben | 2 |
| Eigenschaften | - |
| Spannung - Versorgung | 1.65V ~ 5,5V |
| Strom - Stillstand (maximal) | 10 μA |
| Strom - Ausgangsleistung hoch, niedrig | 32mA, 32mA |
| Eingabe Logik Ebene - niedrig | 0.7V ~ 0.8V |
| Eingabe Logik-Ebene - hoch | 1.7V ~ 2V |
| Maximale Verzögerung der Vermehrung @ V, maximale CL | 3.8ns @ 5V, 50pF |
| Betriebstemperatur | -40 °C bis 85 °C |
| Typ der Montage | Oberflächenbefestigung |
| Lieferanten-Gerätepaket | Einheit für die Berechnung der Werte für die Berechnung der Werte für die Berechnung der Werte für die Berechnung der Werte |
| Packung / Gehäuse | Einheitliche Datenbank für die Bereitstellung von Daten |
| Basisproduktnummer | 74LVC2G08 |
Merkmale derDer Begriff "Forschung" ist in der Verordnung (EG) Nr. 1907/2006 zu verstehen.
* Erhältlich im Texas Instruments NanoStartm und NanoFree Tw Paket
* Unterstützt 5-V-Vcc-Betrieb
* Eingänge Akzeptieren Spannungen bis 5,5 V
* Maximal 4,7 ns bei 3,3 V
* Niedriger Stromverbrauch, maximal 10-pA Icc
* +24-mA Ausgangsantrieb bei 3,3 V
* Typische VolP (Output Ground Bounce) < 0,8 V bei Vcc = 3,3 V, TA = 25'C
* Typische Vov (Output Vo Undershoot) > 2 V bei Vcc = 3,3 V, TA = 25 C
* loff Unterstützt Live-Einsatz, partielle Power-Down-Modus und Back-Drive-Schutz
* Kann als Downtranslator verwendet werden, um Eingänge von maximal 5,5 V bis zum Vcc-Level zu übersetzen
* Schließleistung über 100 mA pro JESD 78, Klasse I
* ESD-Schutz übersteigt JESD 22
- 2000-V Modell des menschlichen Körpers (A114-A)
- 1000-Volt-Ladegerät Modell (C101)
AnwendungenDer Begriff "Forschung" ist in der Verordnung (EG) Nr. 1907/2006 zu verstehen.
• IP-Telefone: Kabel- und drahtlose
• Optische Vernetzung: EPON und Video über Glasfaser
• Punkt-zu-Punkt-Mikrowellen-Backhaul
• Leistung: Telekommunikationsmodul: Analog
• Leistung: Telekommunikation Gleichspannungsmodul: Digital
• Private Branch Exchange (PBX)
• Telekommunikationsunterkunft: Stromverteilungseinheit (PDU)
• Vektorsignalanalysatoren und -generatoren
• Testgeräte für drahtlose Kommunikation
• Drahtlose Repeater
• xDSL Modem/DSLAM
Umwelt- und Exportklassifizierungen vonDer Begriff "Forschung" ist in der Verordnung (EG) Nr. 1907/2006 zu verstehen.
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 1 (unbegrenzt) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
