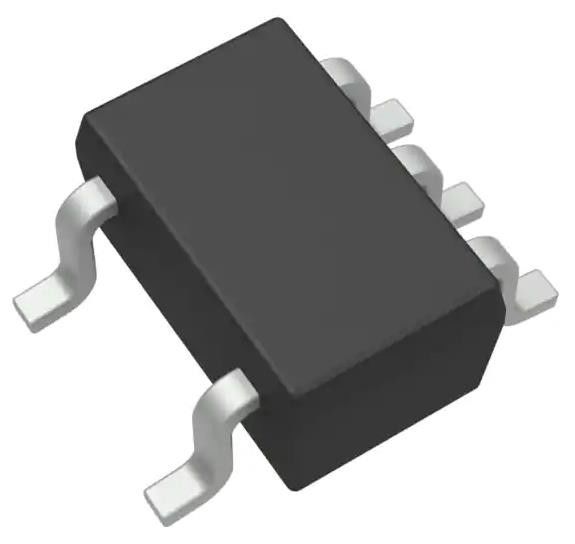

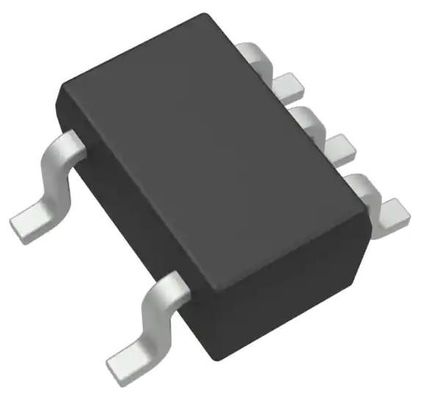

SN74LVC1G08MDCKREP Integrierter Schaltkreislauf-Chip UND Gate IC 1 Kanal SC-70-5
Produktdetails:
| Herkunftsort: | Original |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | SN74LVC1G08MDCKREP |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 3-5 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 1000 |
|
Detailinformationen |
|||
| Logik-Typ: | UND Tor | Anzahl der Schaltungen: | 1 |
|---|---|---|---|
| Zahl von Input: | 2 | Spannung - Versorgung: | 1,65 V ~ 5,5 V |
| Gegenwärtig - bewegungslos (maximal): | µA 10 | Gegenwärtig - Ertrag hoch, niedrig: | 32 mA, 32 mA |
| Max. Laufzeitverzögerung bei V, Max. CL: | 5ns @ 5V, 50pF | Betriebstemperatur: | -55 °C bis 125 °C |
Produkt-Beschreibung
SN74LVC1G08MDCKREP Integrierter Schaltkreislauf-Chip UND Gate IC 1 Kanal SC-70-5
SpezifikationenDer Begriff "Synthetische Substanzen" ist in der Verordnung (EG) Nr. 1907/2006 festgelegt.
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Die Logik | |
| Toren und Inverter | |
| Mfr | Texas Instruments |
| Reihe | 74LVC |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Produktstatus | Aktiv |
| Logik-Typ | AND-Tor |
| Anzahl der Schaltungen | 1 |
| Anzahl der Eingaben | 2 |
| Eigenschaften | - |
| Spannung - Versorgung | 1.65V ~ 5,5V |
| Strom - Stillstand (maximal) | 10 μA |
| Strom - Ausgangsleistung hoch, niedrig | 32mA, 32mA |
| Eingabe Logik Ebene - niedrig | - |
| Eingabe Logik-Ebene - hoch | - |
| Maximale Verzögerung der Vermehrung @ V, maximale CL | 5ns @ 5V, 50pF |
| Betriebstemperatur | -55 °C bis 125 °C |
| Typ der Montage | Oberflächenbefestigung |
| Lieferanten-Gerätepaket | SC-70-5 |
| Packung / Gehäuse | 5-TSSOP, SC-70-5, SOT-353 |
| Basisproduktnummer | 74LVC1G08 |
Merkmale derDer Begriff "Synthetische Substanzen" ist in der Verordnung (EG) Nr. 1907/2006 festgelegt.
* Kontrollierter Ausgangswert
- Ein Montage-/Teststandort, ein Fertigungsstandort
* Erweiterte Temperaturleistung von -55°C bis 125°C
* Verstärkte Unterstützung für abnehmende Produktionsquellen (DMS)
* Erweiterte Mitteilung über ProduktänderungenQualifizierungsnachweis (1) der Unterstützung im TeilstrommodusBetrieb
* Schließleistung über 100 mA pro JESD 78, Klasse II
* ESD-Schutz übersteigt JESD 22
- 2000-V Modell des menschlichen Körpers ((A114-A)
- 200-Volt-Maschinenmodell ((A115-A)
- 1000-Volt-Ladegerät Modell (C101)
AnwendungenDer Begriff "Synthetische Substanzen" ist in der Verordnung (EG) Nr. 1907/2006 festgelegt.
Der SN74LVC1G08 führt die Boole-Funktion Y A • B oder Y A B in positiver Logik aus.
Umwelt- und Exportklassifizierungen vonDer Begriff "Synthetische Substanzen" ist in der Verordnung (EG) Nr. 1907/2006 festgelegt.
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 1 (unbegrenzt) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
