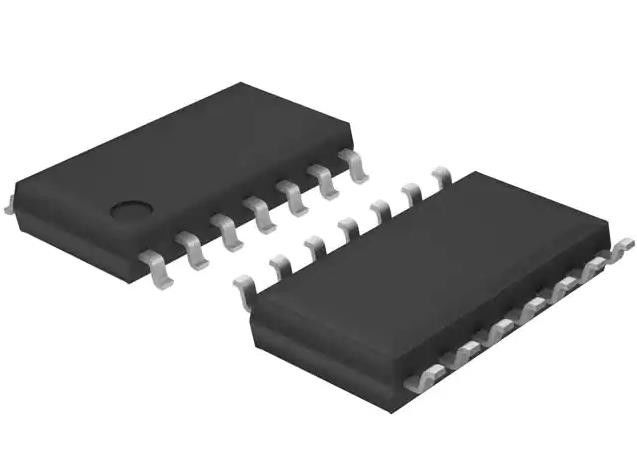

SN74LS126ANSR Puffer Nicht-Invertierendes 4 Element 1 Bit pro Element 3-Zustandsausgang
Produktdetails:
| Herkunftsort: | Original |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | SN74LS126ANSR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 3-5 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 1000 |
|
Detailinformationen |
|||
| Logik-Typ: | Dämpfen Sie ab und Nicht-umwandeln | Anzahl der Elemente: | 4 |
|---|---|---|---|
| Anzahl der Bits pro Element: | 1 | Ausgabeart: | 3-Zustand |
| Gegenwärtig - Ertrag hoch, niedrig: | 2.6mA, 24mA | Spannung - Versorgung: | 40,75 V bis 5,25 V |
| Betriebstemperatur: | 0°C bis 70°C (TA) | Lieferanten-Gerätepaket: | 14-SO |
Produkt-Beschreibung
SN74LS126ANSR Puffer Nicht-Invertierendes 4 Element 1 Bit pro Element 3-Zustandsausgang
SpezifikationenSN74LS126ANSR
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Die Logik | |
| Buffer, Treiber, Empfänger und Transceiver | |
| Mfr | Texas Instruments |
| Reihe | 74LS |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Logik-Typ | Buffer, nicht invertierend |
| Anzahl der Elemente | 4 |
| Anzahl der Bits pro Element | 1 |
| Eingabetyp | - |
| Ausgabeart | 3-Staat |
| Strom - Ausgangsleistung hoch, niedrig | 2.6mA, 24mA |
| Spannung - Versorgung | 40,75 V bis 5,25 V |
| Betriebstemperatur | 0°C bis 70°C (TA) |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | 14-SOIC (0,209", 5,30 mm Breite) |
| Lieferanten-Gerätepaket | 14-SO |
| Basisproduktnummer | 74LS126 |
Merkmale derSN74LS126ANSR
* Quad-Bus-Puffer
* Produkte aus drei Staaten
* Für jeden Kanal eine separate Kontrolle
AnwendungenSN74LS126ANSR
Diese Buspuffer verfügen über drei-Zustand-Ausgänge, die, wenn aktiviert,die niedrigen Impedanzmerkmale eines TTL-Ausgangs mit zusätzlicher Antriebskapazität auf hohen Logikniveaus aufweisen, so dass sie die Fahrt von stark beladenen Buslinien ohne externe Zugwiderstände ermöglichen.
Umwelt- und Exportklassifizierungen vonSN74LS126ANSR
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 1 (unbegrenzt) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
